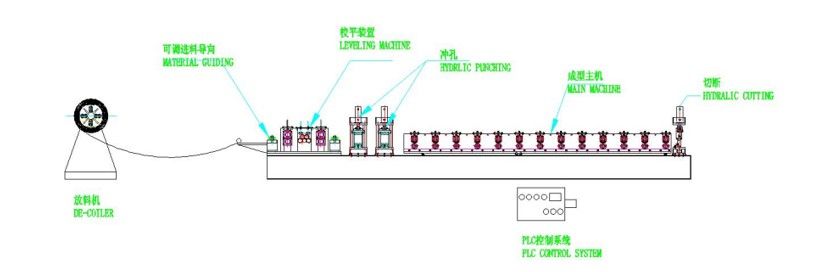

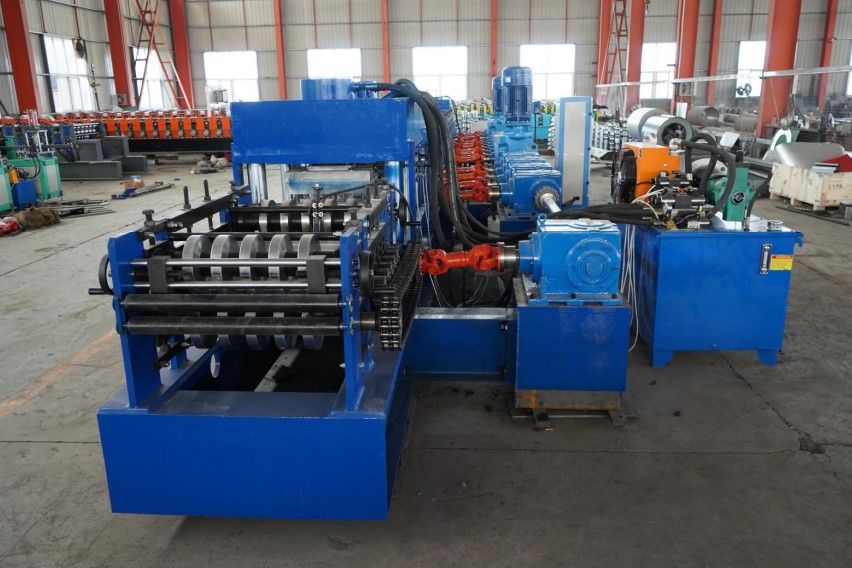

Линия для производства балок дорожного ограждения

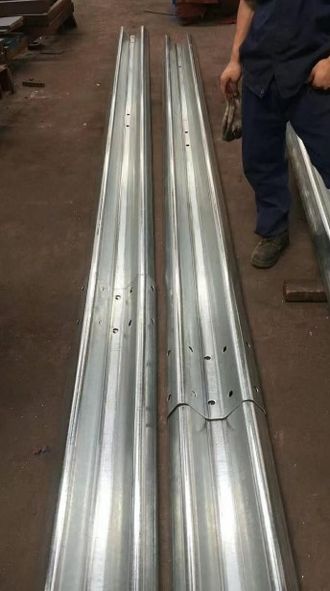

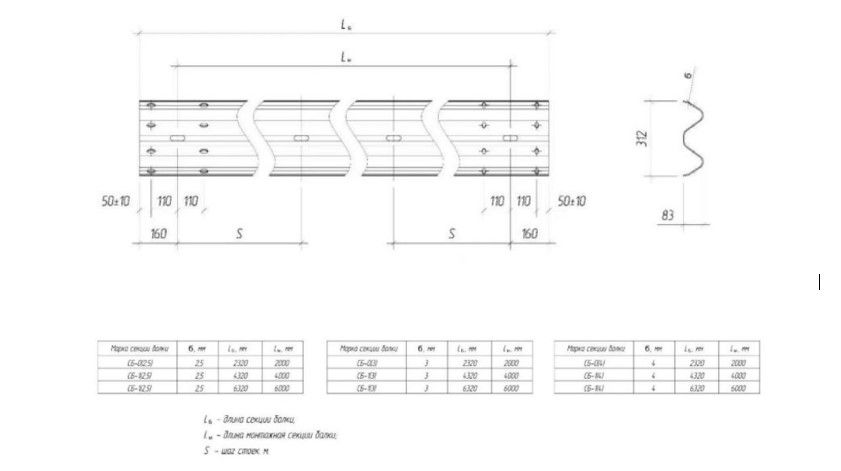

Секция балки СБ-1

Лист 2.5 мм*4320 мм*312 мм

Секция балки СБ-1

Лист 3.0 мм*4320 мм*312 мм

Секция балки СБ-1

Лист 4.0 мм*4320 мм*312 мм

Секция балки СБ-2

Лист 2.5 мм*6320 мм*312 мм

Секция балки СБ-2

Лист 3.0 мм*6320 мм*312 мм

Секция балки СБ-2

Лист 4.0 мм*6320 мм*312 мм

Секция балки СБ-3

Лист 2.5 мм*8320 мм*312 мм

Секция балки СБ-3

Лист 3.0 мм*8320 мм*312 мм

Секция балки СБ-3

Лист 4.0 мм*8320 мм*312 мм

Секция балки СБ-4

Лист 2.5 мм*9320 мм*312 мм

Секция балки СБ-4

Лист 3.0 мм*9320 мм*312 мм

Секция балки СБ-4

Лист 4.0 мм*9320 мм*312 мм

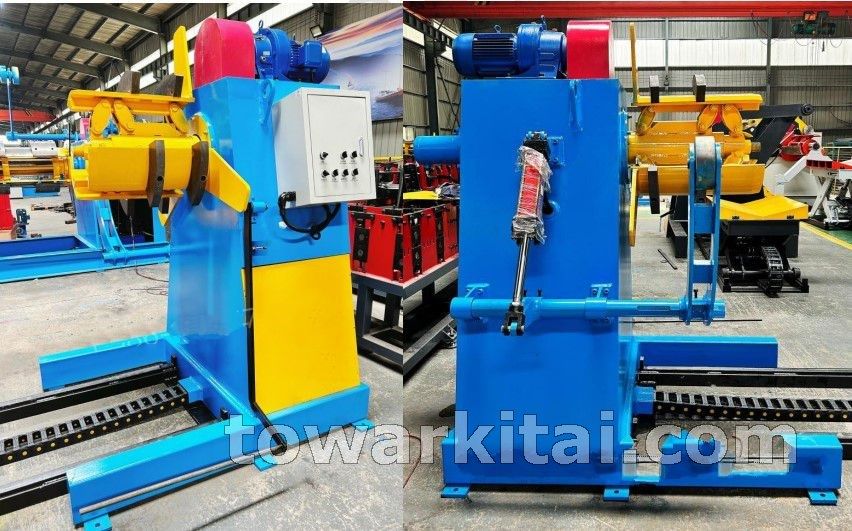

ГИДРАВЛИЧЕСКИЙ РАЗМАТЫВАТЕЛЬ ВЕСОМ 5 ТОНН

1 комплект

ПЛАТФОРМА ДЛЯ ПОДАЧИ

1 комплект

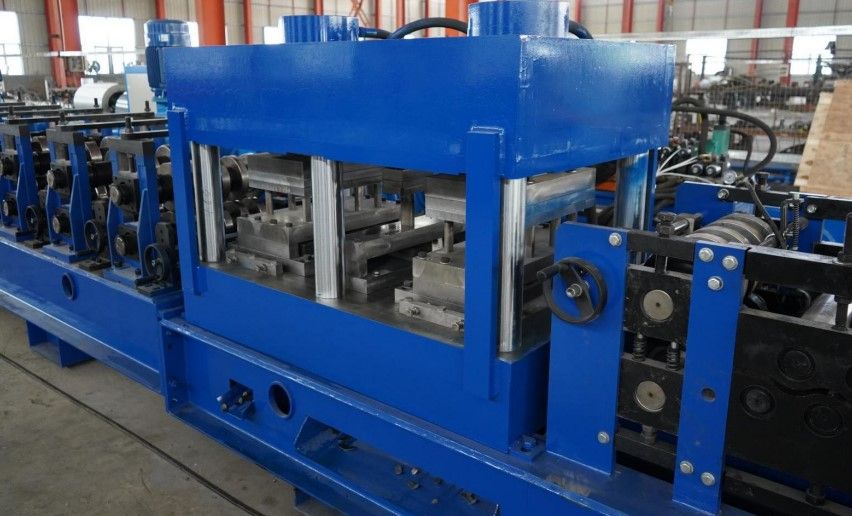

ГИДРАВЛИЧЕСКОЕ ПРОБИВНОЕ УСТРОЙСТВО В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ

3 комплекта

СТОЙКИ ДЛЯ СТАНКОВ ИЗ ЧУГУНА С ФОРМОВКОЙ Cr12

1 комплект

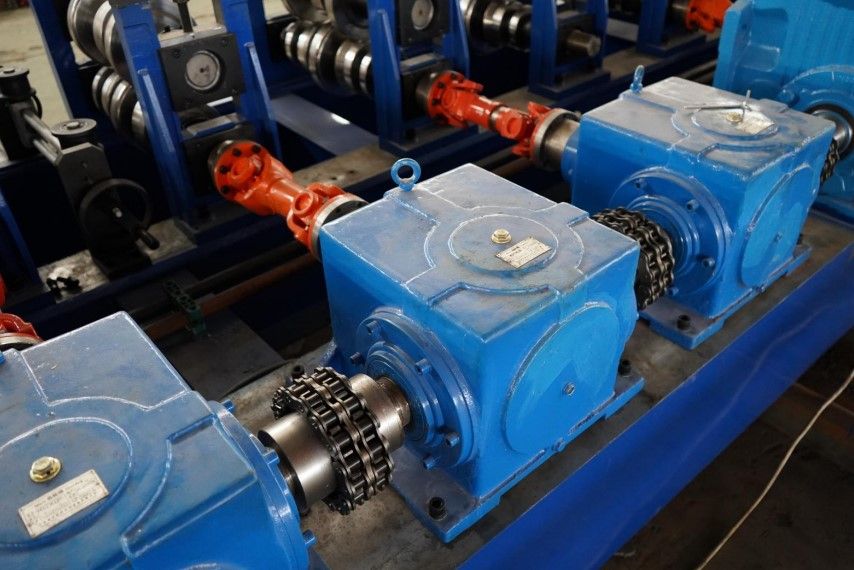

КОРОБКА ПЕРЕДАЧ ТРАНСМИССИЯ

1 комплект

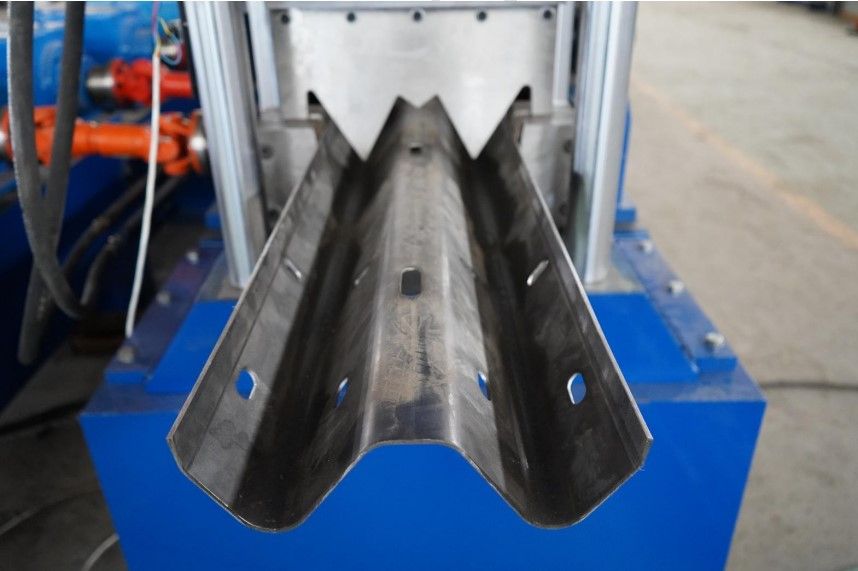

АВТОМАТИЧЕСКАЯ ГИДРАВЛИЧЕСКАЯ РЕЗКА

1 комплект

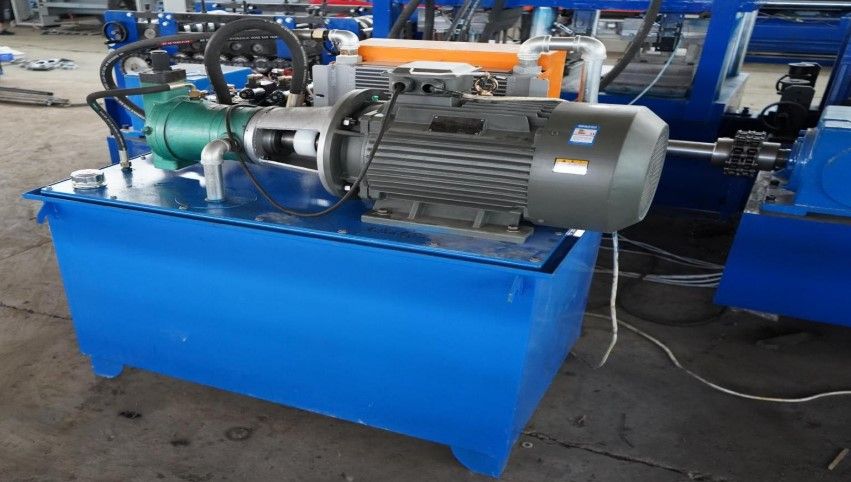

ГИДРАВЛИЧЕСКАЯ НАСОСНАЯ СТАНЦИЯ

1 комплект

ЭЛЕКТРИЧЕСКИЙ ШКАФ УПРАВЛЕНИЯ

1 комплект

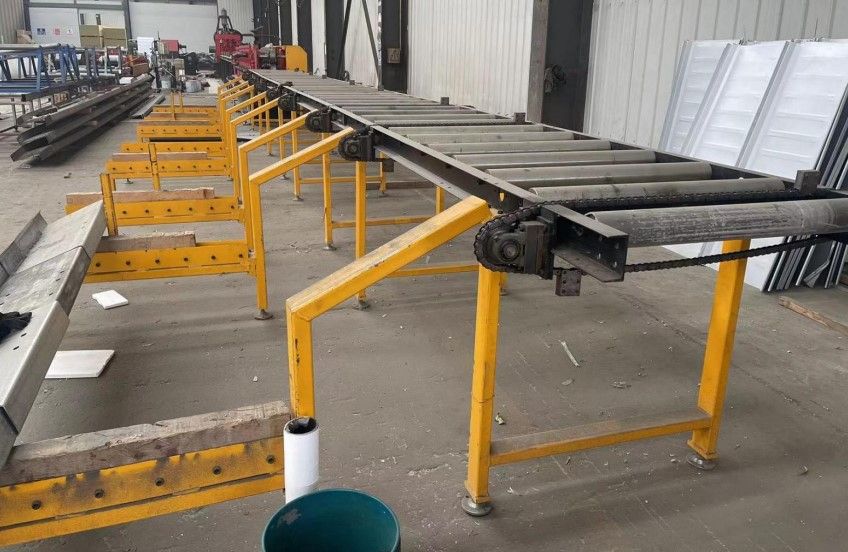

ЗАКАНЧИВАЮЩИЙСЯ СТОЛ

1 комплект

АКСЕССУАРЫ

1 комплект

Часть машины

Параметры

Прочее

Используемые материалы

Стальные рулоны Q235

Согласно чертежу

Толщина

2.5-4.0 мм

Согласно чертежу

Ширина колеи

Согласно чертежу

Согласно чертежу

Подставки для станка из чугуна

140 тип

В соответствии с размерами валов необходимо изготовить стойки станка

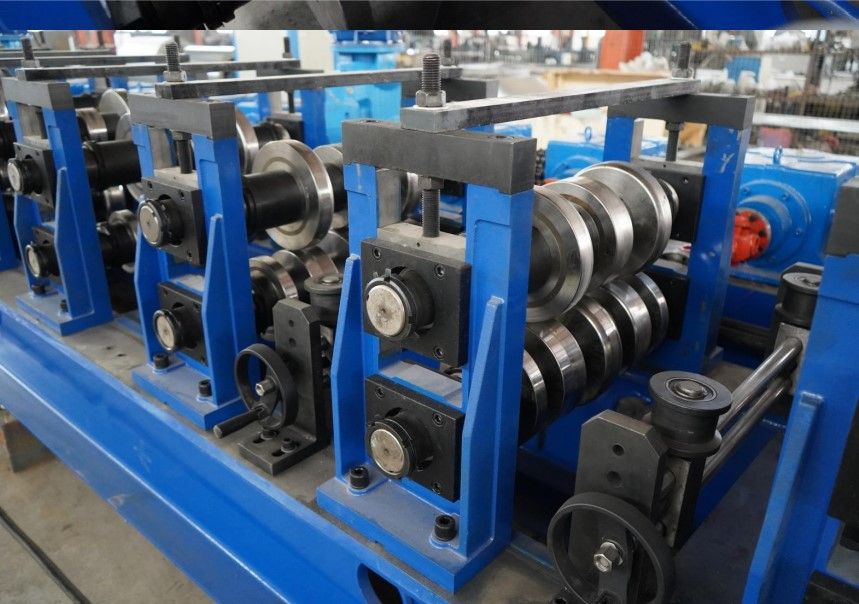

Формирующие станции

18

В соответствии с чертежем рассчитывается количество станций

Рама основания машины

Сварная балка 400H, 10 мм, толстый

Сварная двутавровая балка

Мощность машины

2*22 кВт (основная мощность станка)

+22 кВт (резка+штамповка)

Гидравлическая насосная станция общей мощность 66 кВт/ч оснащена системой воздушного охлаждения, которая позволяет снизить температуру масла и продлить срок службы машины

Напряжение

380В/50 Гц/ 3 фазы

Может быть изменено

Диаметр вала

Сплошной вал диаметром 110 мм

Стандарт

Материал вала

Cr40 закаленный, мелкий помол

Термообработка и финишная обработка. Производительность термообработки выше, чем у исходного материала из стали 45. Его нелегко расколоть

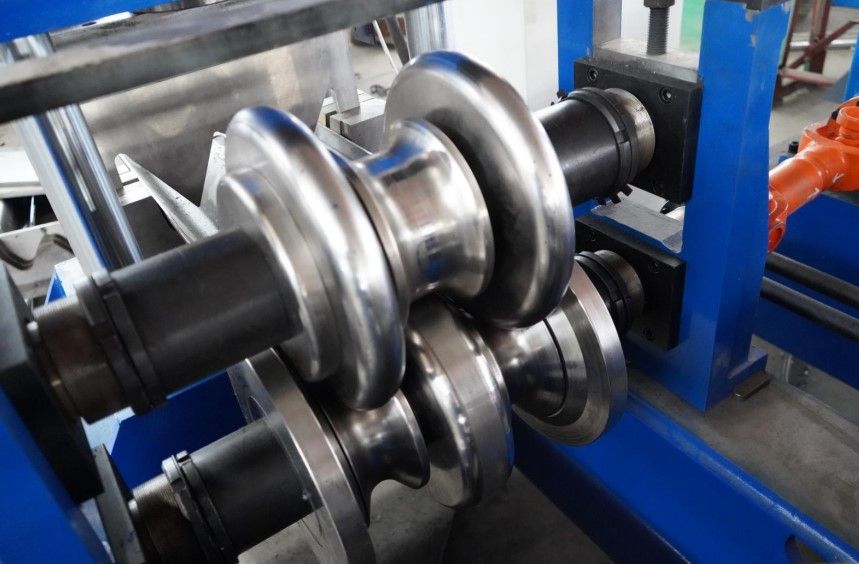

Материал ролика

Материал Cr12, закаленный, термообработка, мелкий помол, стандарт качества твердости 58-62 степени

Высокая точность, высокое качество

Бренд ПЛК

DELTA

Высококачественный бренд из Тайваня, высокая стабильность

Бренд сенсорного экрана

DELTA

Высококачественный бренд из Тайваня, высокая стабильность

Бренд мотора

K SERIOUS SHANGHAI бренд

Высококачественный бренд из Китая, высокая стабильность

Низковольтная электрическая марка

DELIXI бренд

Высококачественный бренд из Китая, высокая стабильность

Тип коробки передач

230 тип

Высококачественный тип редукторов

Тип резки

Гидравлическая резка 3-мя ножами

Согласно чертежу профиля

Материал лезвия

Материал Cr12, закаленный, термообработка, мелкий помол, стандарт качества твердости 58-62 степени

Экспортный стандарт, срок службы при сдвиге – более 1 миллиона раз

Марка энкодера

Алюминиевый сплав

Высокая точность и длительность срока службы

Часть

Аксессуары

Количество

Гидравлический

разматыватель

Сенсор

10 шт

Платформа для подачи

Маховик

5 шт

Штамповочный блок

Пробивная игла + матрица

5+5 шт

Пробивная масляная труба

5 шт

Машинное формование

Чугунные опоры станка

находятся внутри подшипника

20 шт

Винты

20 шт

Гайки

20 шт

Стопорные кольца

20 шт

Энкодер+

колеса энкодера

5 шт

Зонд для подсчета отверстий

10 шт

Гидравлический насос

Станция

Электромагнитный клапан

2 шт

Режущий блок станка

Переключатель хода

6 шт

Лезвие

2 шт

Резка масляных трубок

5 шт

Электрический шкаф управления

Контактор

4 шт

Реле

4 шт

Преобразователь частоты

1 шт

Электрическая

кнопка управления

6 шт

Коробка с инструментами

Коробка с инструментами

1 комплект
