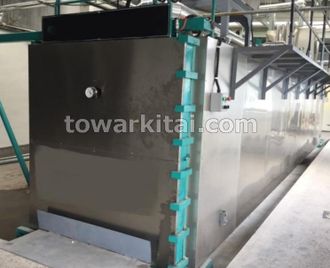

Стерилизатор ЕО 10м³

Описание

Технические характеристики

Прочее

1

Объем шкафа

10м³

2

Размер шкафа

Внутри: Длина x Ширина x Высота =4400*1350*1700 (4 поддона)

Размер может быть изменен в соответствии с рекомендациями заказчика

Общий размер

Внешний вид: Длина x Ширина xВысота =5000*2100*2300

3

Поддерживаемый диапазон давлений в камере

Расчетный диапазон: от -95 Кпа до +80 Кпа, рекомендуемое давление: от -90 Кпа до

+60 кПа

4

Корпус (основная часть)

1.      Шкаф: нержавеющая сталь: SUS304, δ = 8 мм

2.      Водяная рубашка: прямоугольная стальная 120 * 60 /Q235

3.      Корпус: нержавеющая сталь

4.      Ножка: углеродистая сталь 14#/Q235

5.      Опора для ножек: сталь 10#/Q235

6.      Изолирующий слой: керамическое волокно

 5

Дверь (основная часть)

1.      Дверь: нержавеющая сталь: SUS304, δ = 8 мм

Пневматическая раздвижная дверь (две), способ уплотнения двери:

воздух подается внутрь

2.      Дверная рама: прямоугольная стальная 120 * 60/Q235

3.      Водяная рубашка двери: U-образная планка из углеродистой стали

4.      Уплотнительный фланец двери: углеродистая сталь

5.      Способ уплотнения двери: внутренняя подача воздуха

6.      Корпус: нержавеющая сталь

7.      Изолирующий слой: керамическое волокно

6

Нагревательные компоненты

(основная часть)

1.      Способ установки нагревательного бака для воды: настенный монтаж

Стандартный номер: BH000A4

2.      Корпус резервуара: нержавеющая сталь

3.      Корпус резервуара: Углеродистая сталь с силовой покраской

4.      Электрооборудование: электронагревательная труба из нержавеющей стали

7

Испаритель EO

1.      Способ установки испарителя: настенный или наземный. На выбор заказчика.

Стандартный номер: BVW11

2.      Спиральная труба EO: труба из нержавеющей стали

3.      Корпус испарителя: нержавеющая сталь

4.      Функция подачи N2: опционально, за дополнительную плату

5.      Функция определения расхода ротора

6.      С функцией определения температуры воды в испарителе,

функция определения давления газа в испарителе является дополнительной, за дополнительную плату

8

Безвредная вытяжная система

С выпускными фланцевыми соединениями для поддержки будущего расширения, фланцевая заглушка

изготовлена из углеродистой стали, с силиконовой прокладкой, вентилятор оснащен импортным фильтрующим экраном.

С вентилятором

9

Способ загрузки продукта

Рекомендуется установить стерилизатор в углубление, чтобы дно корпуса

стерилизатора находилось на одном уровне с землей; Загрузка продукта на поддон.

1

Стандарт проектирования системы

EN 1422, ISO 11135-2014

2

Режим управления системой

Мягкое ручное и полностью автоматическое управление

3

Способ открывания/закрывания двери

Раздвижная дверь

4

Количество дверей

Две

5

Способ записи данных

Интервальный режим, режим срабатывания предупреждения

6

Способ записи исторической кривой

Режим непрерывного временного интервала

7

Данные экономят время

10 лет (если жесткий диск не поврежден)

8

Соединитель для рециркуляции воды

Как шкаф, так и дверца с одним входом и одним выходом наружу

9

Время замены циркуляционной водяной рубашки

<5 минут

10

Точность датчика температуры

Диапазон отображения: 0-100 ℃; разрешение: 0,1 ℃

11

Точность контроля температуры

Разница температур стенок шкафа в пределах ±5℃

12

Разница температур внутри шкафа находится в пределах ±3℃

13

Точность датчика давления

Диапазон отображения: -100-+150 Кпа, разрешение: 0,1 Кпа

14

Режим регулирования вакуума

Непрерывный режим и ступенчатый режим (можно выбрать режим регулирования пропорционального клапана)

15

Время уборки пылесосом

<30 минут при давлении от 0 до -90 кПа

16

Точность датчика влажности

Диапазон отображения: относительная влажность 0-100% (без конденсации), разрешение 0,1% относительной влажности

17

Диапазон контрольного времени

0-99 часов, время стерилизации - 1 минута

18

Автоматическое определение объема воды в шкафу

Да, система показывает и контролирует объем воды, а также подает воду автоматически.

19

Соединитель для парового отопления

Да, автоматическое управление

20

Обнаружение пара

Да, отображение и предупреждение о недостаточном количестве пара

21

Соединитель для обнаружения вакуумного насоса

Да, отображение и предупреждение о недостаточном давлении

22

Соединитель для определения давления пара

Да, отображение и предупреждение о недостаточном давлении

23

Соединитель для увлажнения

Да, автоматическое увлажнение в пульсирующем режиме

24

Способ увлажнения

Перепад давления или датчик

25

Соединитель системы защиты от азота

Да, автоматическое управление

26

Соединитель для очистки отходящих газов

Да, автоматическое управление

27

Соединитель для выпуска внутреннего и наружного воздуха

Да, автоматическое управление

28

Режим записи данных

Программное обеспечение для мониторинга ПК и специальное программное обеспечение для обработки данных для стерилизации

29

Поддерживаемая рецептура

Процесс смешивания газов, чистый газ EO (не рекомендуется)

30

Поддерживаемый EO газ

Любой вид ЭО-газа. Обычные: 30%EO +70%CO2, 80%EO +20%CO2, 90%EO+10%CO2, 100%EO (работаем с N2); Усиленный (за дополнительную плату) тип: 10%EO +90% CO2, 20%EO + 80%CO2.

31

Защита от превышения предельных значений высокой температуры

Да

32

Защита от превышения предельного значения высокого давления

Да

33

Защита от перегрева при низких температурах

Да

34

………..

Система имеет около 100 функций предупреждения и напоминания

Описание

Технические характеристики

Кол-во

Прочее

1

Отопительная труба

5*9 кВт/AC380В 3 фазы

1

2

Вакуумный насос

3.85 кВт/AC380В 3 фазы/GP 50Гц

1

3

Циркуляционный насос для нагрева горячей воды

1.5 кВт/AC380В 3 фазы 50 Гц

1

4

Предохранительный клапан

0.085 Мпа

1

5

Воздушный компрессор

1.5 кВт/AC380В 3 фазы 50 Гц

1

6

Воздушный фильтр

Стандартная конфигурация

1

7

Труба EO

Стандартная конфигурация

1

8

Соединения резервуаров EO

Стандартная конфигурация

1

9

Цилиндр открывания/закрывания двери, цилиндр дверного замка

Стандартная конфигурация

2 комплекта

10

Пневматический блок управления

DC24V, ST-P2XX/xN

1

11

Пневматический клапан

Клапан увлажнения: резьбовой

фитинг 0,5 дюйма
Вакуумный клапан: резьбовой фитинг 1,5 дюйма

Клапан подачи

воздуха: резьбовой фитинг 0,5 дюйма
Клапан выпуска воздуха: резьбовой фитинг 1 дюйм
Клапан парового отопления: резьбовой фитинг 0,5 дюйма

5

Левый размер нормальный, если нужен

специальный размер, то левые данные

будут другими

12

Электрические весы EO

1. Вес: 300 кг

2. Материал: нержавеющая сталь

3. Поддержка функции связи RS48

0

Не входит в серию, но

опционально

13

Кабель между  оборудованием

В комплект поставки не входит кабель для подключения

внешнего оборудования

1

Описание

Технические характеристики

Бренд

Кол-во

Прочее

1

Датчик температуры

Выходная форма: PT100

Диапазон: -50 ~ 100 ℃

BJYD

5

2

Датчик давления

Выходная форма: 4 ~ 20 мА

Напряжение: 24 В постоянного тока
Диапазон: -0,1 ~ + 0,15 Мпа

BJYD

2

3

Манометр

Диапазон: _0,1 ~ +0,15 Мпа

BJYD

2

4

Датчик влажности

Выходная форма: 4 ~ 20 мА Напряжение: 24 В постоянного тока
Диапазон: 0 ~ 100% относительной влажности

BJYD

1

5

Шкаф управления

CHINA

1

6

Модуль управления

SIEMENS

1

7

Экран

WENVIEW

1

8

Устройство низкого напряжения

CHINT/DELIXI

1

9

Кнопки и световой индикатор

SCHNEIDER

1

10

IPC (промышленный персональный компьютер)

Нет

Нет

0

11

Экран

Нет

Нет

0

12

Принтер

Нет

Нет

0

13

Источник бесперебойного питания

Нет

Нет

0
