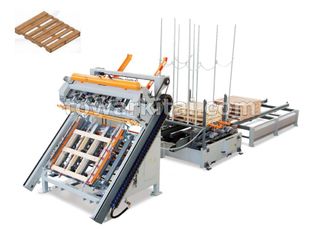

/s.siteapi.org/3a42c959cc31fd7.ru/img/qe64sd1rt5wwsk0kw8o00s4s4cgggw "Вертикальная линия сборки стрингерных паллет")
Вертикальная линия сборки стрингерных паллет
Артикул:
1348
73650 USD
Вертикальная линия сборки стрингерных паллет
Ваш менеджер - 8-964-603-29-93
Перейти в WhatsApp
Перейти в Telegram
Цена включает полную таможенную очистку, доставку и пуско-наладочные работы
Доставка 25 дней
Срок производства станка 45 дней
Для поддона со стрингерами используется поддон с двойным крылом (торцевое и нижнее крыло должны быть одинаковой длины, длина крыла 25-100 мм) для забивки гвоздей, стрингер 2-4 шт.
Регулируется одним оператором.
Содержит головку для забивания гвоздей + стол для укладки в штабель + подающий конвейер.
Регулировка положения забивания гвоздей в станке есть два способа, можно выбрать любой из них по усмотрению:
1) U-образный датчик + красная металлическая накладка, это будет более точно, при смене поддона необходимо изменить положение.
2) Программное управление, вы измеряете положение каждого гвоздя и вводите данные на экран, можете сохранять данные для
разных поддонов, иногда после работы данные могут смещаться и быть неточными, тогда нужно снова измерить и пересмотреть данные.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Тип поддона | Стрингерные поддоны | |
| Оператор | 1 оператор | |
| Длина поддона | 700-1300мм | |
| Ширина поддона | 700-1300мм | |
| Высота поддона | 90-160 мм | |
| Длина стрингера | 700-1300мм | |
| Ширина стрингера | 35-80 мм | |
| Минимальное расстояние между любыми 2 торцевыми настилами | 10-30 мм | |
| Расстояние до пистолета для забивания гвоздей | Мин. 140 мм | |
| Распределение гвоздей | Прямая линия | |
| Количество стрингеров | 2-4 шт. | |
| Производительность | 300-500 шт/8 ч для 3-слойного поддона 600-800 шт/8 ч для 2-слойного поддона | |
| Пистолет для забивания гвоздей (марки Everwin или другой марки) | 4 шт. N70 или N80 (пожалуйста, выберите один из вариантов) 1-3 шт. регулируемых гвоздей, фотоэлектрический контроль положения гвоздей. Ручная регулировка расстояния между гвоздезабивным пистолетом Ручная регулировка высоты гвоздезабивного пистолета | |
| Спиральные гвозди | 1000-3000 гвоздей/катушка N70: диаметр гвоздя 2,3-2,8 мм, длина 45-70 мм N80: диаметр гвоздя 2,5-3,3 мм, длина 50-80 мм | |
| Штабелирующий стол | Пневматический стол. Макс. вес загрузки 500 кг | |
| Стол для подачи | Длина 4 м без питания | |
| Мощность |
| |
| Напряжение | 380 В 50 Гц 3 фазы | |
| Давление воздуха | 0,65-0,8 МПа макс. Расстояние 5 м между воздушным резервуаром (подготавливается покупателем, мин. объем 1 м3) и машиной | |
| Расход воздуха | 0,6 м3 / мин | |
| Электрические компоненты | Schneider brand | |
| Двигатели | Китайский бренд | |
| ПЛК и сенсорный экран | Siemens | |
| Пневматические компоненты | Тайваньский бренд AirTac | |
| Датчик | Германия, датчики IFM, Корея, автоматические переключатели обнаружения | |
| Динамичный | Японский серводвигатель Yaskawa и сервопривод | |
| Рабочий размер станка | 10*3.2*3.7 м | |
| Размер упаковки | 2700*2300*2580 мм основная машина 3360*2260*1800 мм стол для укладки 3400*2130*700 мм стол для выдачи 1150*430*1750 мм электрический шкаф | |
| Вес | 4000 кг |
Опционально (не включено в предложение):
1. Дополнительные запасные части;
2. Дополнительная защитная дверь;
3. Дополнительная нагревательная штамповочная головка в штабелирующем столе;
4. Дополнительный пистолет для забивания гвоздей N70 everwin из 4шт
