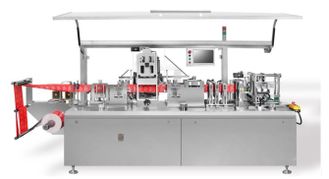

Станок для производства спиртовых салфеток

Станок для производства медицинских салфеток

Схема производства:

Основные рабочие характеристики и конструктивные особенности:

1. Машина работает плавно и непрерывно, подходит для всех видов влажных салфеток / бумажных полотенец, хлопчатобумажных салфеток со спиртом / косметической ваты и других продуктов для четырехстороннего запечатывания.
2. Автоматическая упаковка, фотоэлектрическая коррекция, отсутствие заусенцев, без образования дефектов.
3. Салфетки можно складывать по-разному. До 10 вертикальных складок, 3 горизонтальные складки (сложенные пополам, 3 складки и 4 складки) могут быть развернуты в соответствии с шириной и длиной свободной складки нетканого материала.
4. Распылительный насос, импортированный из Японии, позволяет повысить точность на 0,01 мл/раз. Доступны различные жидкости.
5. Эта машина проста в эксплуатации, оснащена сенсорным экраном PLC, может регулировать температуру. Язык может быть испанским, французским, корейским, русским, японским, арабским и другими местными языками.
6. Вся машина изготовлена из нержавеющей стали, что обеспечивает приятный внешний вид, а также простоту очистки и долговечность. Низкие затраты на эксплуатацию и техническое обслуживание.
7. Интеллектуальный контроль температуры с помощью ПЛК.
8. Автоматическое аварийное оповещение о необходимых количествах, автоматическое дозирование и укладка в штабель необходимой величины.
9. Одиночная и двойная упаковка продукта могут свободно взаимозаменяться.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Спецификация упаковки: Длина: 40 мм-140 мм;  Ширина: 40 мм -110 мм

Упаковочные материалы: Термосвариваемая пленка из ПЭТ, OPP, BOPP / AL / PE, CPP-ламината.

Влажные салфетки плотностью: 30-80 г/м2, бумага для воздушной укладки, нетканый материал, спанлейс и т.д.

Способ складывания: максимум 10 вертикальных и 3 или 4 горизонтальных сгиба

Внутренний размер (в разложенном виде): Длина: 40 мм-280 мм; ширина: 40 мм -280 мм

Скорость упаковки: 100-120 шт/мин

Производительность до ХХ упаковок в минуту зависит от типа продукта, размеров упаковки

и качества упаковочной пленки.
Диапазон добавляемой жидкости: от 0 до 10 мл [точность ±0,01 мл; коэффициент вязкости должен быть ниже 20000 (cp)]

Установленная мощность: 10 кВт (общая мощность около 2,8 кВт)

Тип источника питания: однофазный, двухпроводной, 220 В, 50/60 Гц

Уровень шума машины: ≤64,9дБ (А)

Подача воздуха: 0,6-1,0 Мпа

Расход воздуха: 300-500 л/мин (требуется компрессионная машина мощностью 1,0 вт/10 вт)

Размеры машины: Д3800×Ш2600×В1800 мм

Вес машины: 1100 кг

Размер упаковки: фанерные ящики 3560 * 1080 * 1900 мм, только один ящик

КОМПЛЕКТАЦИЯ:

1. Корпус машины из нержавеющей стали марки 304 – 1 шт
2. Откидное устройство из алюминиевого сплава – 1 шт
3. Крышка из оргстекла + износостойкая пластина наружная крышка – 1 шт
4. Сенсорный экран Siemens – 1 шт
5. Серводвигатель Delta ASDA мощностью 0,75 кВт – 2 шт
6. Серводвигатель Delta ASDA0,40 кВт – 3 шт
7. Главный модуль (ПЛК) Siemens – 2 шт
8. Модуль расширения Siemens – 1 шт
9. Нагревательный модуль Sheng tang – 2 шт
10. Выключатель питания MeanWell – 1 шт
11. Фотоэлектрический датчик слежения Panasonic – 1 шт
12. Цилиндры Airtac
13. Дозирующий насос IWAKI – 2 шт
14. Направляющая для вставки бумаги Igus – 1 шт
15. Комплект твердотельных реле – 13 шт

Общее оборудование, включая

1. Группа кодирования даты и серийного номера [0-9]: 1 комплект ;
2. Устройство для надреза [ ’-’ или ‘V’]: 1 комплект;
3. Транспортер для выгрузки: 1,2 метра ;
4. Устройство для упаковки саше в две упаковки (перфорация): 1 комплект;

ДЕТАЛИ МАШИНЫ:
1. Укладка упаковочной пленки с усилием сгибания (датчик маркировки)

Функция: Укладка рулонной пленки, автоматическое складывание в пакет,

фотоэлектрическая коррекция, отсутствие заусенцев и дефектов.

2. Регулируемая форма, герметичная конструкция

Функции: Нижняя крышка, левая и правая стороны горловины пакета, формовка (термосваривание), зона нагрева, которую необходимо обработать*

*Обработка тефлоном для предотвращения прилипания полиэтиленового слоя упаковочной пленки

3. Подача тянущей ткани

Функция: Фиксированный размер нетканого материала в сложенном

виде, сервоуправление положением подачи бумаги

4. Устройство для складывания

Назначение: Нетканый материал может быть сложен в соответствии с размером и временем складывания

(максимальное количество продольных сгибов - 10, поперечных - половина, 3 и 4 раза)

5. Складная рама из алюминиевого сплава

6. Конвейерная лента, структура вывода готовой продукции

Назначение: Готовая продукция подается манипуляторами на выгрузку, подсчет количества

7. Контроль

8. Тяговое колесо

Функция: Тяговое устройство, обеспечивающее более плавную последующую работу

9. Резак

10. Конструкция для наполнения салфетки в пакет

Функция: сервоуправление складыванием пакета и добавлением жидкости в пакет (материал контакта – нержавеющая сталь марки 316).

11. Конструкция для складывания из нетканого материала

Назначение: машина для складывания со встроенной дугой, стабильная, точная (национальный патент на изобретение)

12.Приспособление для скругления (НЕ ВКЛЮЧЕНО В ПРЕДЛОЖЕНИЕ)

Функция: Вырезает закругленные углы на пачке салфеток

13. Пневматическое разливочное устройство

Функция: Быстрое заполнение большого количества жидкости с помощью дозирующего насоса жидкостью в пакет для продукта

Образцы готовой продукции:

Для работы станка необходим компрессор. Его можно приобрести на заводе-поставщике, либо на местном рынке
