Линия производства кабельных лотков (модель АМ-78)

Линия производства кабельных лотков (модель АМ-78)

Артикул: 1330
437460 USD

Линия производства кабельных лотков

Ваш менеджер - 8-964-603-29-93
Перейти в WhatsApp
Перейти в Telegram

Линия производства кабельных лотков включает в себя:

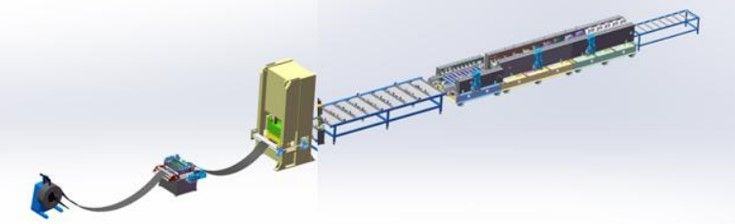

Чертеж компоновки линии станка

Рабочий процесс: Разматыватель----выравнивание, штамповка, резка----формовка ----продукт



Технические требования к заготовке:


  1. Ширина заготовки: 150-700 мм
  2. Толщина прокатываемой полосовой стали: 0.7 (± 0.03) - 1.5 (±0.03) мм
  3. Качество полосовой стали: Q235B, холоднокатаная полосовая сталь, горячекатаная полосовая сталь, оцинкованный лист.
  4. Скорость производства: 3-8 м/мин.
  5. Длина прокатываемой заготовки: 3000 мм
  6. Может изготавливать стальные изделия размером 50*50-400*100 мм.
  7. Допуск по длине и ширине составляет (±1), а угол наклона - 90±2°




Разматыватель


  1. Максимальная грузоподъемность: 6 тонн
  2. Максимальная ширина рулона материала: 12-1200 мм
  3. Внутренний диаметр рулона материала: ≈ 460-520 мм
  4. Наружный диаметр рулона материала: 1600 мм
  5. Гидравлическая затяжка, электрический сброс материала
  6. Увеличение мощности: 3 кВт, мощность в открытом объеме: 5,5 кВт


Выравнивание


  1. 8 настройка калибровки вала
  2. Диаметр выравнивающего ролика: 90 мм
  3. Двигатель для выравнивания уровня: 4 кВт


Штамповочный станок:


  1. 250-тонный штамповочный станок
  2. Сервоподача
  3. Резак: гидравлический отсекатель
  4. Материал лезвия: H13
  5. Диаметр режущего цилиндра: 100 мм


Профилегибочная машина:


  1. Диаметр вала - φ 65 мм
  2. Материал вала: сталь 45 #
  3. Количество формовочных станций: 32
  4. Мощность главного двигателя - 5,5 кВт
  5. Мощность двигателя автоматического открывания и закрывания - 1,5 кВт
  6. Материал ролика: Cr12
  7. Ролик твердость HRC 58-62


Высокоскоростная платформа:


  1. Подача большой мощности: 6 метров
  2. Мощность главного двигателя: 1,5 кВт
  3. Мощность электрического двигателя открывания и закрывания: 0,75 кВт


Платформа для приема материала:


  1. Длина платформы 1,3 метра
  2. Тип рулона
  3. Нет питания


Гидравлическая станция повышения давления:


  1. Несколько комплектов электромагнитных клапанов
  2. Электромагнитный предохранительный клапан
  3. Канал подачи охлаждающей жидкости
  4. Мощность двигателя (5,5) кВт
  5. Объем бака (300) литров



КЛЮЧЕВЫЕ МОМЕНТЫ:
Цена: 437460$ с НДС, цена включает в себя доставку, пуско-наладочные работы*
Пуско-наладочные работы включают в себя наладку оборудования и обучение персонала

Доставка: 25 дней
Срок производства линии: 80 дней (если товара нет в наличии)
