Линия производства кабельных лотков (модель AM-42)

Линия для производства кабельных лотков включает в себя:

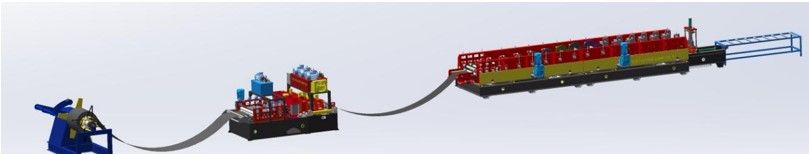

Чертеж компоновки линии станка

Рабочий процесс: Разматыватель----выравнивание, штамповка----формовка и резка----продукт

Технические требования к заготовке:

1. Ширина заготовки: 150-700 мм
2. Толщина прокатываемой полосовой стали: 0.7 (± 0.03) - 1.5 (±0.03) мм
3. Качество полосовой стали: Q235B, холоднокатаная полосовая сталь, горячекатаная полосовая сталь, оцинкованный лист
4. Скорость производства: 3-8 м/мин.
5. Длина прокатываемой заготовки: 3000 мм
6. Может изготавливать стальные изделия размером 50*50-400*100 мм.
7. Допуск по длине и ширине составляет (±1), а угол наклона - 90±2°

Однорычажный 4-тонный ручной разматыватель

Станок для выравнивания зажимов:

1. Базовая рама из стали 400H, накладка 15 мм.
2. Зажим двумя валками, выравнивание семью валками.
3. Диаметр роликов 100 мм и высококачественная обработка 40CR
4. Мощность двигателя: 3 кВт.

Устройство штамповочной машины:

1. Сервопривод подачи.
2. Четырехколонный 200-тонный маслопресс.
3. Мощность гидравлической системы: 22 кВт (с воздушным охлаждением) насос-65-25 с двойным клапаном.

Профилегибочная машина
         1. Стойка для подачи зажимов: поперечного роликового типа.

         2. 24 ряда синхронной формовки под давлением, плоская поверхность пластины. Автоматическое изменение размера.
         3. Базовая рама из стали 400H, верхняя пластина 20 мм. Средняя пластина двойная, толщина двойной пластины составляет 20 мм, а нижняя пластина - 35 мм.
         4.В передаточной части используется двойная звездочка диаметром 1,2 дюйма, а подвесной тип цепи и нижняя передача обеспечивают точную длину и размер пластины.
         5. Используйте коническую передачу и шариковый винт для обеспечения точного изменения размера.
         6. В качестве двигателя для замены используется JYK47-Y90L-4-4P-39.9-M1-A+B-90

(1,5 кВт, передаточное отношение 1:39,9, разводка под углом 90 градусов, двойной выходной вал A, B
         7. В качестве главного двигателя используются комплекты B4-35-11 кВт * 2, а скорость подачи пластин составляет около 15 м / мин. (Без учета времени штамповки и резки
         8. Диаметр вала формующего ролика ø 90, материал 40CR с регулируемой термообработкой
         9. Обработка термообработки формовочного рулонного материала GCr 15.
         10. Подшипник, принят двойной подшипник Harbin 6015.
        11. Мощность гидравлической системы: одинарный клапан мощностью 5 кВт

         12. Неполярное позиционирование ножниц, точная длина и размер

КЛЮЧЕВЫЕ МОМЕНТЫ:
Цена: 218.500$ с НДС, цена включает в себя доставку, пуско-наладочные работы*
Пуско-наладочные работы включают в себя наладку оборудования и обучение персонала

Доставка: 25 дней
Срок производства линии: 80 дней (если товара нет в наличии)
