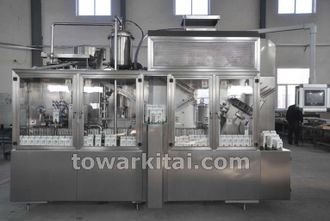

Автоматическая линия упаковки жидкостей в коробку с двускатной крышей

Производимая продукция:

1. Рабочий процесс :
Поместите картон в картонный держатель (вручную) → Формовка нижней части → Нагрев и запечатывание нижней части
→ Ультразвуковая укупорка (опционально) → Наполнение → Формовка верхней части → Опора и запечатывание верхней части →
Печать даты → Готовый продукт
Весь процесс контролируется ПЛК, и для его управления требуется всего один человек.

2. Подходит для наполнения
Различные виды молочных продуктов, таких как молоко, йогурт, сливки, соевое молоко, жидкие яйца и т.д.

3. Технические характеристики:
● Производительность: 250-1000 мл / 1000-2000 мл (может быть заполнена одной машиной)
● Производительность: 2000-2500 коробок в час
● Упаковочный материал: картонная коробка / коробка из алюминиевой фольги
(Размер дна коробки 57 * 57 мм, 70 * 70 мм, 95 * 95 мм, один размер для одной машины)
● Укупорка: С укупорочным устройством (опционально) размер крышки: φ26-φ36, один размер для одной машины
● Срок годности: молоко, йогурт: 7-21 день (при температуре хранения 2-6°C)
сок: 1 год (при нормальной температуре)
взбитые сливки: 12 месяцев (при температуре хранения -18°C)
● Температура наполнения: 2-50 градусов по Цельсию
● Общая мощность: 25 кВт (три фазы электроснабжения)
● Давление сжатого воздуха: 1,0-1,4 Мпа, расход: 1,4-2 м3/мин, без масла, воды и пыли
● Объем подачи охлаждающей воды: ≥ 40 л / мин Температура: ≤ 30 ℃
● Размер (Д * Ш * В): 3,7 м * 1,6 м * 2,8 м Вес нетто: 3500 кг
● Требования к установке: На любом гладком полу, например, цементном, напольной плитке, пластиковом основании и т.д. Не
нужно создавать угол наклона.
● Машина оснащена функцией подъема картонных коробок, что позволяет избежать образования пены и разбрызгивания при розливе сока и молока.
● Машина изготовлена из пищевой нержавеющей стали, а ее поверхность специально обработана для
придания ей красивого вида.

4. Особенности:
● Управление с помощью ПЛК, требуется всего один рабочий.
● Для упрощения работы используйте сенсорный экран, на котором отображается соответствующая информация для оператора.
● Автоматическая запись рабочего состояния, которую можно сохранять в течение длительного времени.
● Автоматическая смазка.
● Автоматическая сигнализация неисправности, диагностика и индикация решения.
● Объем наполнителя можно регулировать по желанию.
● Функция укупорки является дополнительной.

5. Основные запасные части:
1 Во всем оборудовании используется пищевая нержавеющая сталь, за исключением подставки
2 Нагреватель Swiss LEISTER
3 ПЛК немецкого производства Siemens
4 Расширенный модуль немецкого производства Siemens
5 Электромагнитный клапан трубопровода Тайвань AIRTAC
6 Пневматический компонент немецкого производства FESTO
7 Сенсорный экран китайского производства Weinview
8 Цилиндр Германия FESTO
9 Цилиндр Тайвань AIRTAC
10 Цилиндр Япония SMC
11 Вакуумная присоска Германия FESTO
12 Воздушный фильтр Тайвань AIRTAC
13 Система фильтрации сжатого воздуха Тайвань AIRTAC
14 Волоконно-оптическая сенсорная система Германия FESTO
15 Система подачи масла американская BIJUR
16 Вакуумный генератор немецкая FESTO
17 Расположение алюминиевая доска AVIC Shenyang Aircraft Corporation

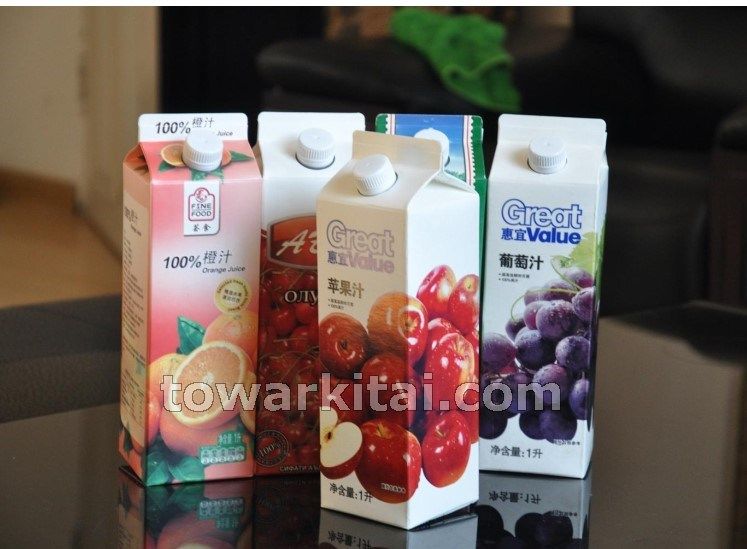

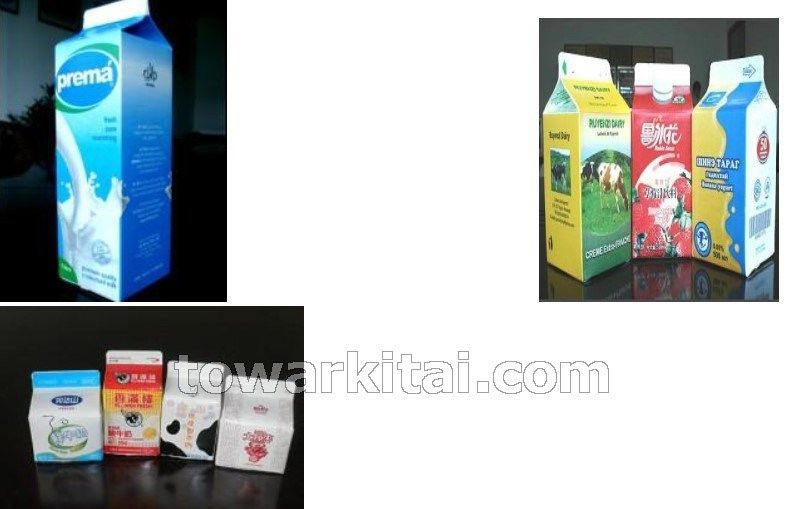

6. Характеристика картонной коробки с двускатным верхом:
● Картонная коробка с двускатным верхом имеет уникальный и красивый внешний вид и
изготовлена из материала, защищающего окружающую среду. Продукция относится к высокому классу благодаря своим уникальным свойствам и может продаваться по гораздо более выгодной цене
, чем другие упаковки на рынке, что приносит значительную прибыль среднему/малому предприятию.
● Процесс производства более удобен, чем другие упаковки, и не требует больших площадей для хранения. Бумажная
коробка среднего размера вмещает 1000 картонных коробок с двускатным верхом.
● Картонные коробки не нужно мыть, что значительно экономит затраты на стерилизацию
.● Машина для розлива картонных коробок с двускатным верхом не требует большой площади цеха, что позволяет снизить затраты
на установку фабрики.
● Машина для розлива картонных коробок с двускатной крышкой может использоваться для горячего розлива, что позволяет хранить продукты в течение
3-12 месяцев при нормальной температуре. Это решило проблему короткого срока годности многих предприятий

ДЕТАЛИ МАШИНЫ:

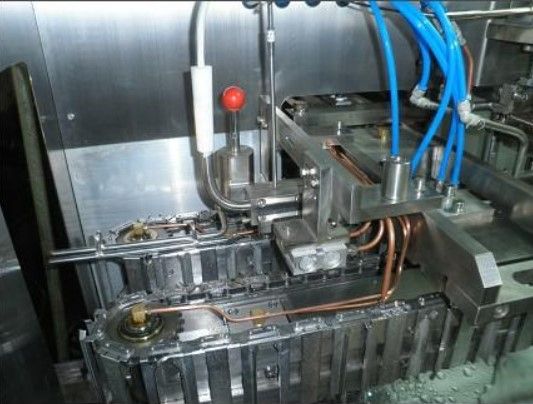

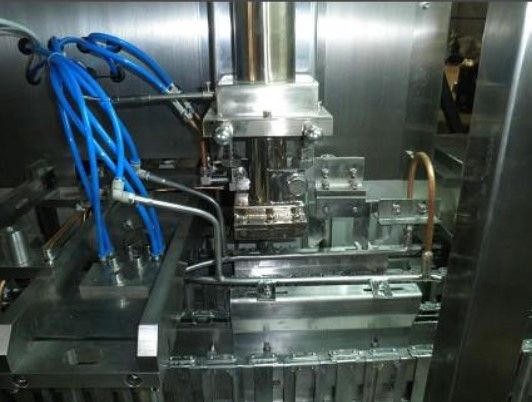

1. Оправка для изготовления и запечатывания дна картонной коробки

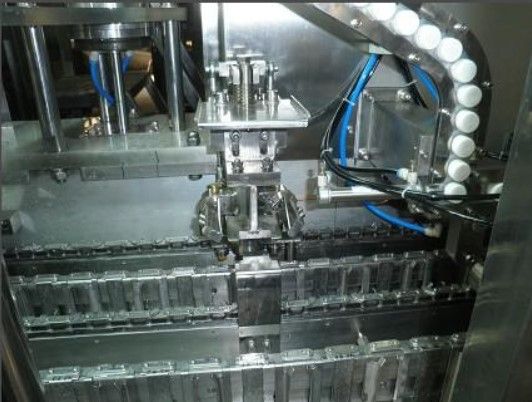

2. Ультразвуковая укупорка

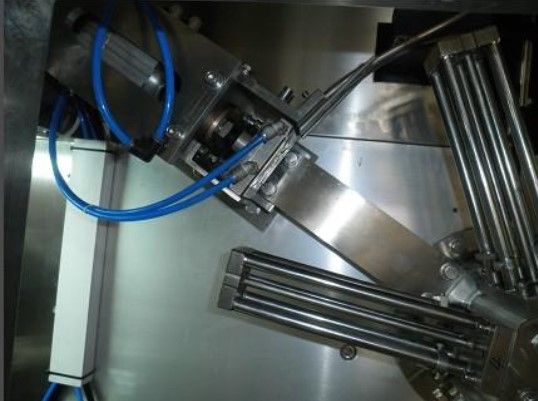

3. Предварительное сворачивание картонной крышки

4. Нагрев верхней части коробки

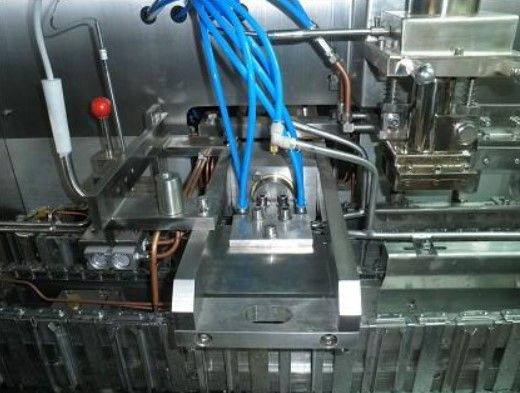

5. Запечатывание верхней части коробки

6. Печать даты на картонной коробке

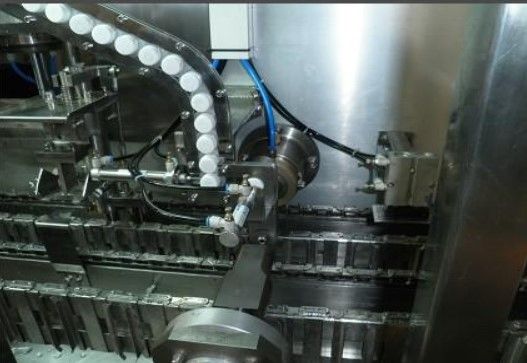

7. Сортировщик резервуаров для жидкости и крышек

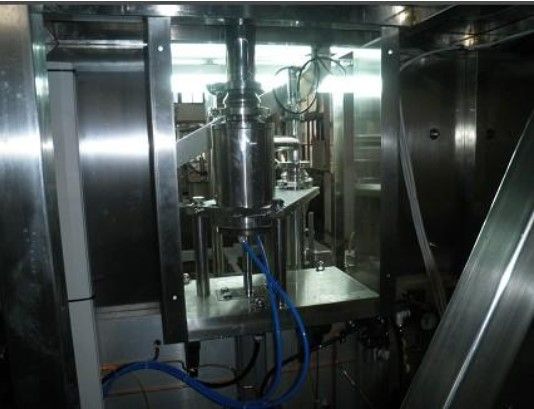

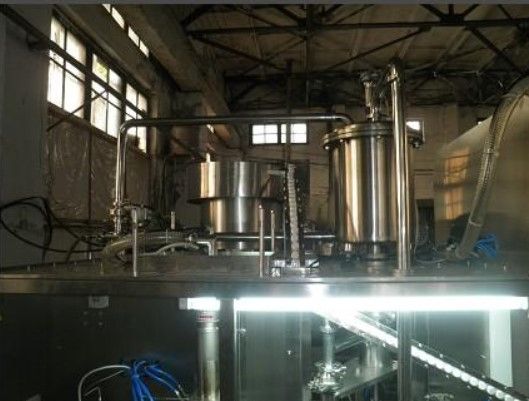

8. Заполняющая банка

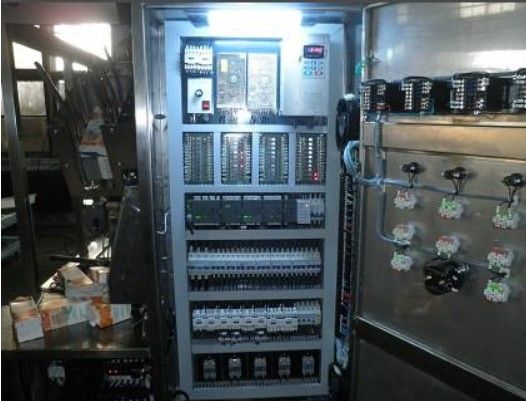

10. Электрический шкаф управления
