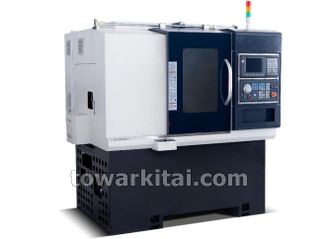

Токарный станок с ЧПУ (диаметр обработки 35 мм)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Производительность

Поворот на поперечной станине: Φ350 мм

Поворот на каретке: Φ100 мм

Максимальная длина обрабатываемой детали: 230 мм

Диаметр обрабатываемых прутков: до φ35 мм

Диаметр одной заготовки: до φ280 мм

Тип станины с наклоном под углом: 30°

Шпиндель

Конусность торца шпинделя: A2-4

Скорость: 4000 об/мин

Мощность двигателя шпинделя: 3 кВт

Серводвигатель

Гидравлическая цанга цангового типа

Направляющие

Ось Z: 230 мм

Ось X: 600 мм

Направляющая ТАЙВАНЬСКОГО типа с шариковым винтом диаметром 25 мм

Линейная направляющая ТАЙВАНЯ диаметром 25 мм

Скорость вращения по оси Z/X до 20 м/мин

Точность обработки ±0,01 мм

Шероховатость поверхности ≤Ra 1,6мкм

Инструменты

Инструмент бандажного типа: 5 держателей инструментов бандажного типа

Наружный диаметр хвостовика режущего инструмента: 16 мм*16 мм

Управление ЧПУ

Контроллер Smart Brain с ЧПУ-системой

Опционально: GSK или SYNTEC

Источник питания

Общая мощность: 5 кВт

Напряжение: 380 В переменного тока 50 Гц

Габариты

Размеры (Д/Ш/В): 1750 мм*1350 мм*1800 мм

Вес: 1800 кг

Стандартная конфигурация

Полностью закрытый брызговик с верхней крышей

Серводвигатель шпинделя мощностью 3 кВт

Телескопические ограждения для осей X / Z

Скорость вращения шпинделя 4000 об/мин, A2-4

Автоматическая система смазки

Система охлаждения

ЧПУ

Гидравлическая система

Резервуар для охлаждающей жидкости

Маслоотделитель

Светодиодная рабочая лампа

Электронный маховик (MPG)

Пистолет для подачи охлаждающей жидкости

Набор инструментов и руководства пользователя

Держатель инструмента (5 комплектов)

Цанга (1 комплект)

Ось C

ОБОРУДОВАНИЕ ОПЦИОНАЛЬНО (НЕ ВКЛЮЧЕНО В СТОИМОСТЬ)

1. 3-Кулачковый гидравлический патрон с мягкими зажимами (5 дюймов/6 дюймов)
2. Устройство подачи масляных стержней (длина 3000 м)
3. Сервоприводный податчик стержней (Максимальный диаметр 27 мм,

длина 3000 мм)

     4. Сервоприводный податчик стержней (Максимальный диаметр 65 мм,

длина 1500 мм

     5. Многоугольная фрез

     6. Рабочий инструмент с одним валом

     7. Инструмент для работы с двойным валом

     8. Follow Rest

    9. Автоматическая дверь

   10. Улавливатель деталей

   11. Коллектор масляного тумана

   12. Защитный чехол

   13. Боковое фрезерование по оси Y Устройство (4 инструмента)
