Швейцарский токарный станок с ЧПУ с устройством подачи прутков диаметром до 25 мм

Описание и технические характеристики

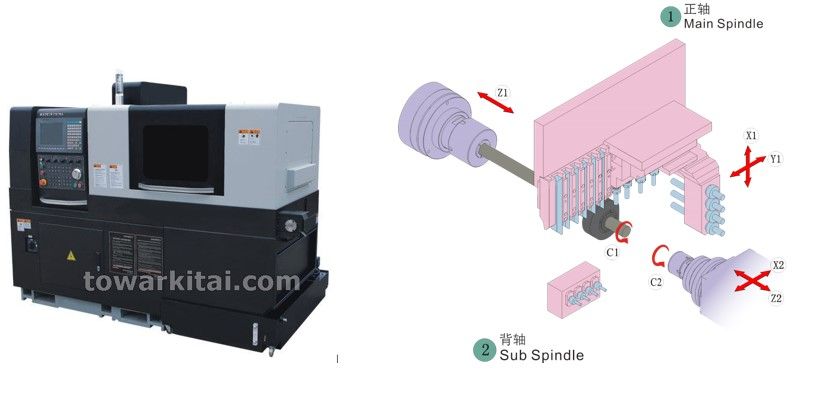

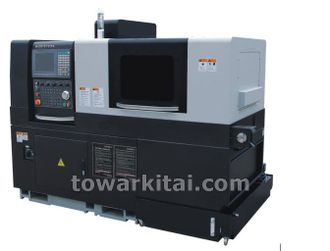

Внешний вид токарного станка /Конструкция держателя

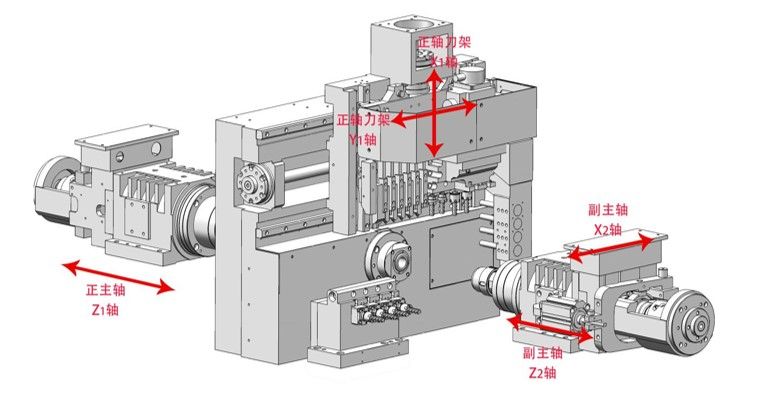

Структурная схема

1. Характеристики

 Поворотная направляющая втулка со сменными режимами / без направляющей втулки.

Поддерживайте поворотную направляющую втулку со сменными режимами / без направляющей втулки.
При использовании режима поворотной направляющей втулки он подходит для обработки заготовок вала
с длиной подачи 195 ~ 200 мм и поддержкой многократной подачи. Длина хвостовика составляет 180 мм;
при использовании в режиме без направляющей втулки он подходит для обработки коротких заготовок
с соотношением длины к диаметру менее 1:2,5, что позволяет минимизировать длину хвостовика. Длина хвостовика составляет 50 мм

 Электрический шпиндель с внутренним масляным охлаждением

Внедрив японскую технологию электрического шпинделя с масляным охлаждением, разработанную независимо друг от друга,
мы преодолели основные проблемы, связанные со шпинделем швейцарского токарного станка с ЧПУ.
По сравнению с другими электрическими шпинделями такой же мощности, мы обладаем большей жесткостью и
крутящим моментом, а также более стабильной точностью обработки.
Использование подшипников NSK позволяет продлить срок службы шпинделя и повысить его радиальную стабильность.

Бак для сбора лома /масляный бак для резки большой емкости

В контейнере для сбора отходов предусмотрена разделительная платформа для сбора стружки,

позволяющая охлаждающему маслу проходить предварительную буферизацию и охлаждение на платформе

для сбора стружки для предварительного отделения стружки от масла; затем оно поступает в резервуар для масла

для резки объемом 250 л из слива масла. Масляный бак для резки оснащен многоканальными фильтрующими сетками

и перегородками для возврата масла, что позволяет увеличить путь возврата и по возможности

отделить /отфильтровать масляную крошку; обеспечить полное охлаждение масла и уменьшить количество мусора,

попадающего в масляный насос, чтобы продлить срок службы масляного насоса.

 Способ извлечения заготовки

Короткие детали выбрасываются на переднюю часть конвейерной ленты, а длинные - с задней части вспомогательного шпинделя

Швейцарские токарные станки с ЧПУ с двумя шпинделями поставляются в стандартной комплектации

с методом сбора продуктов с передней стороны. Если длина заготовки составляет менее 90 мм,

для сбора материала можно использовать переднюю приемную коробку, а продукт можно отправлять через встроенный ленточный конвейер.

Если длина изделия превышает 90 мм, можно выбрать метод задней выгрузки, при котором изделие выбрасывается

через центр вспомогательного шпинделя через прорезь на боковой листовой поверхности оборудования.

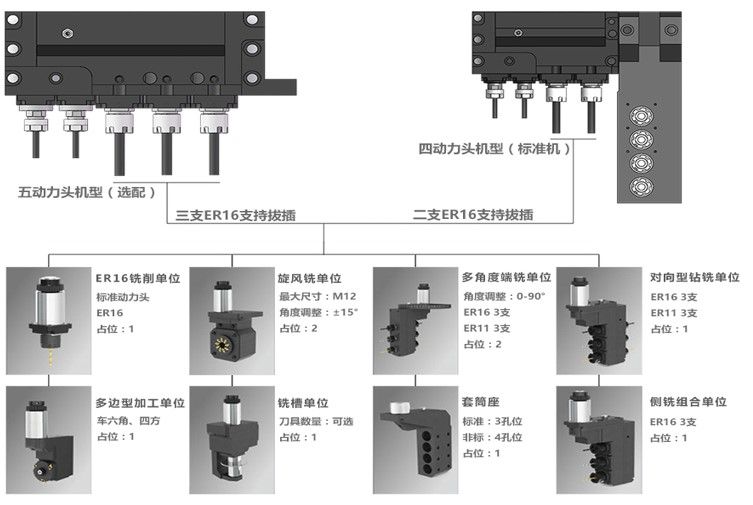

 Высокомодульная функция расширения

Токарные станки поставляются в стандартной комплектации с 2 ER11 + 2 ER16.

Боковые поворотные электроинструменты 2 ER16 поддерживают функции модульного расширения,

которые могут быть дополнены дополнительными функциями и позициями инструмента в зависимости от потребностей.

(Все подключаемые модули предназначены для опций, и если такие модули необходимы, пожалуйста,

укажите их в контракте/коммерческом предложении.)

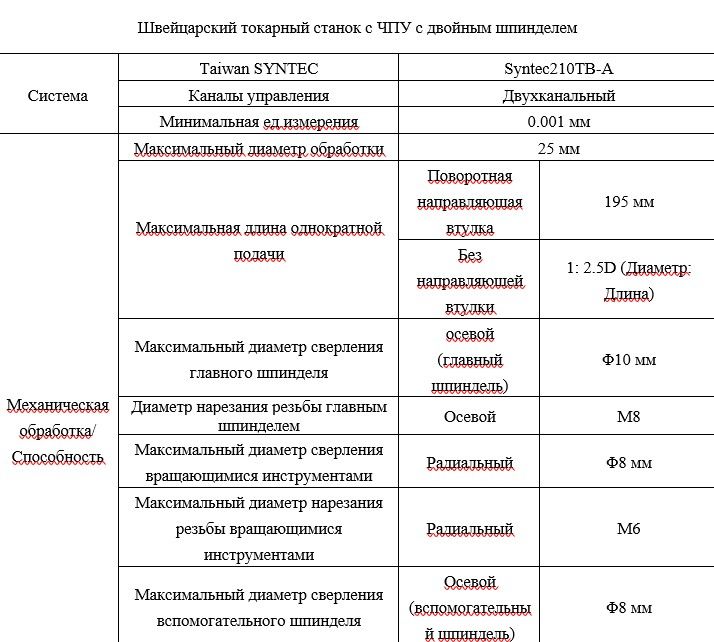

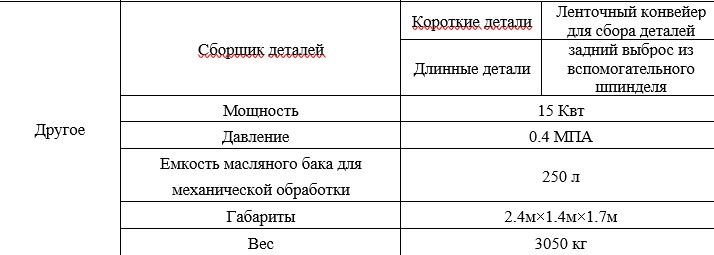

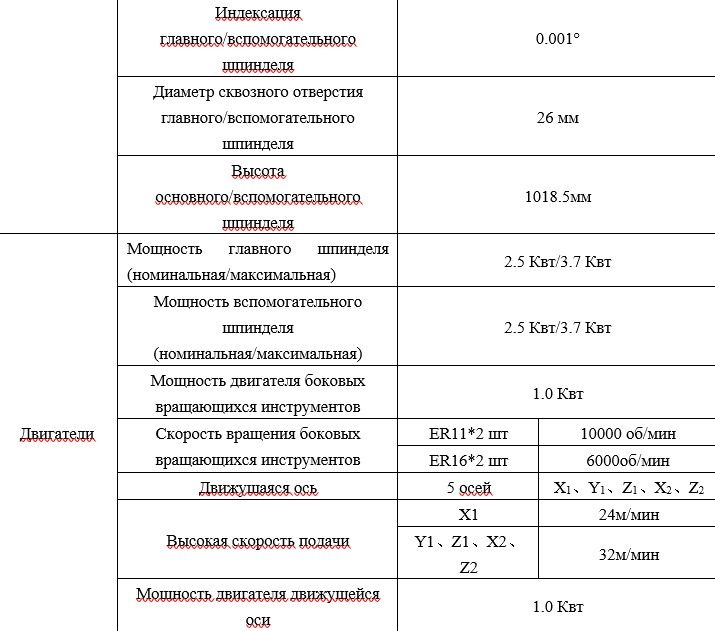

Технические характеристики

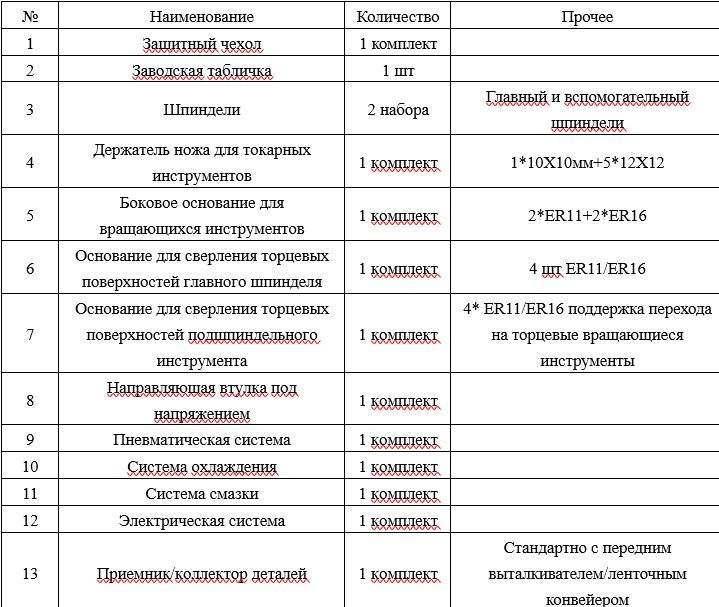

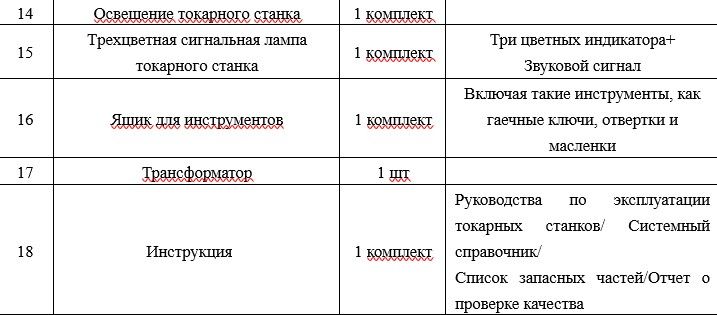

Стандартные аксессуары

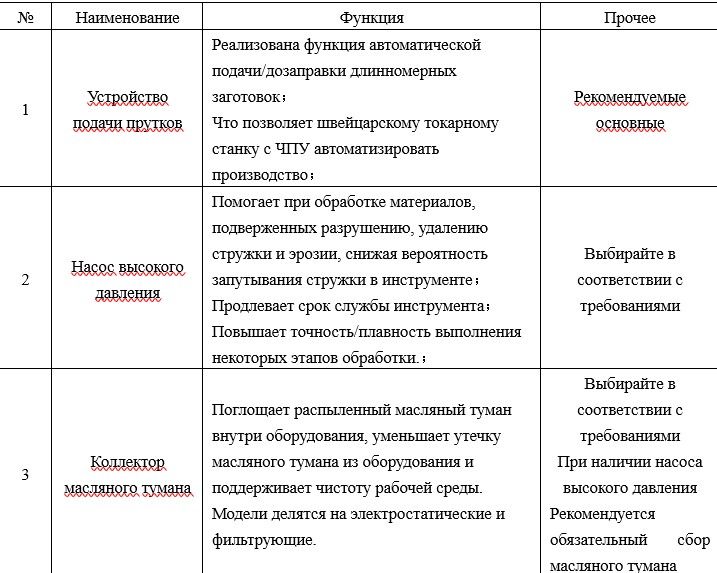

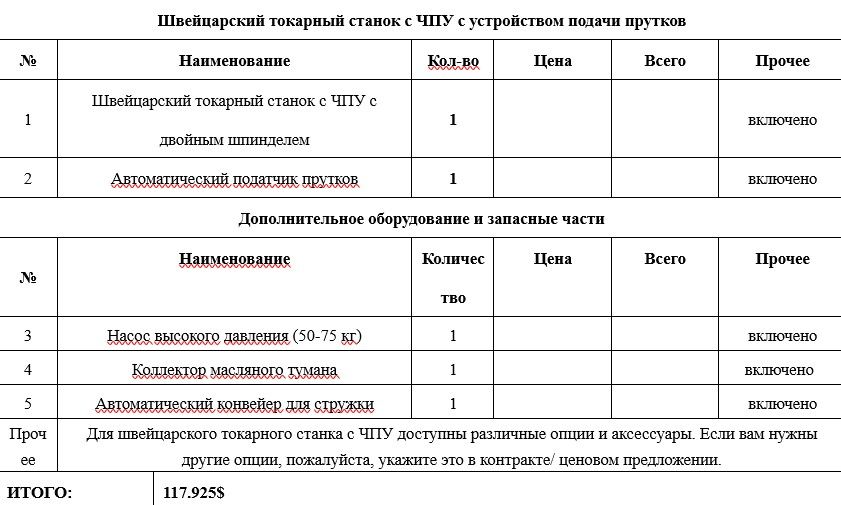

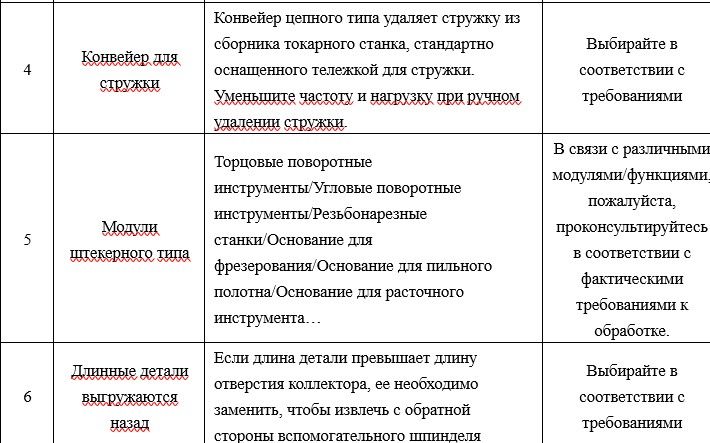

Дополнительное оборудование (при необходимости, пожалуйста,
укажите его в контракте/коммерческом предложении)

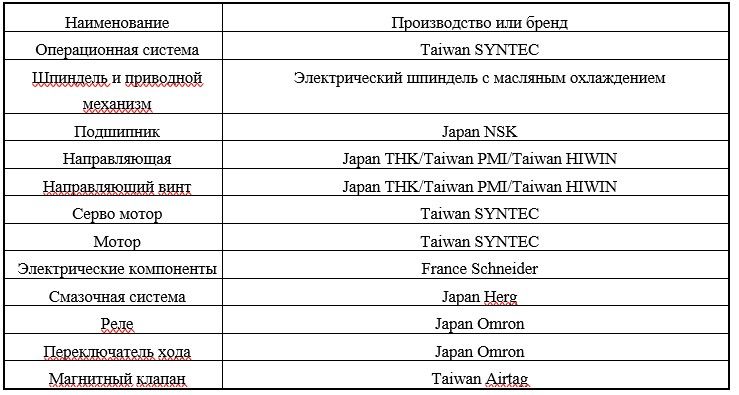

Бренды

Требования швейцарского токарного станка с ЧПУ к сырью при обработке

длинномерных прутковых материалов.

1. Рекомендуется использовать полированные/прецизионно обработанные материалы:
   Поскольку стандартный податчик прутков поддерживает максимальную длину прутков 3 м,
   рекомендуется, чтобы длина одного прутка была ≤ 3 м；
2. Допуск по диаметру материала не должен превышать ± 0,02 мм.；
3. Допуск на округлость материала должен быть в пределах 0,005-0,01 мм；
4. Прямолинейность материала должна быть в пределах 0,35 мм/м；
5. На всех материалах, из которых изготавливаются прутки, необходимо снимать фаски с обоих концов；
6. Для некоторых материалов большого диаметра и неправильной формы (прямоугольных / шестиугольных)
   требуется повернуть хвостовик, чтобы он соответствовал цанге устройства подачи прутков и легко подавался
   через отверстие шпинделя.；
7. Если твердость материала превышает 28 градусов по шкале HRC, требуется предварительное подтверждение.

** Выше приведены стандартные требования к сырью для швейцарского токарного станка с ЧПУ,
и допуск по материалу может быть снижен /ужесточен в соответствии с фактическими требованиями к точности изделия. **
