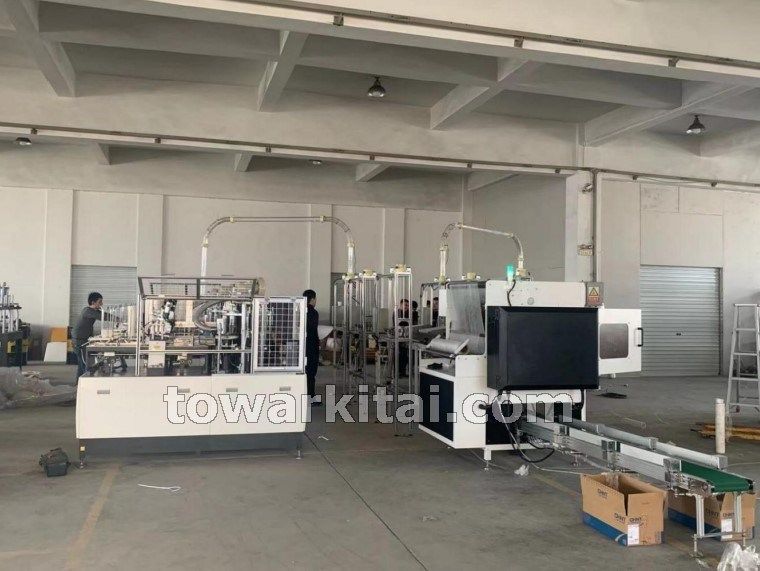

Линия производства бумажных стаканчиков (модель S-01)

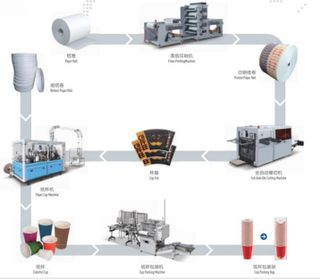

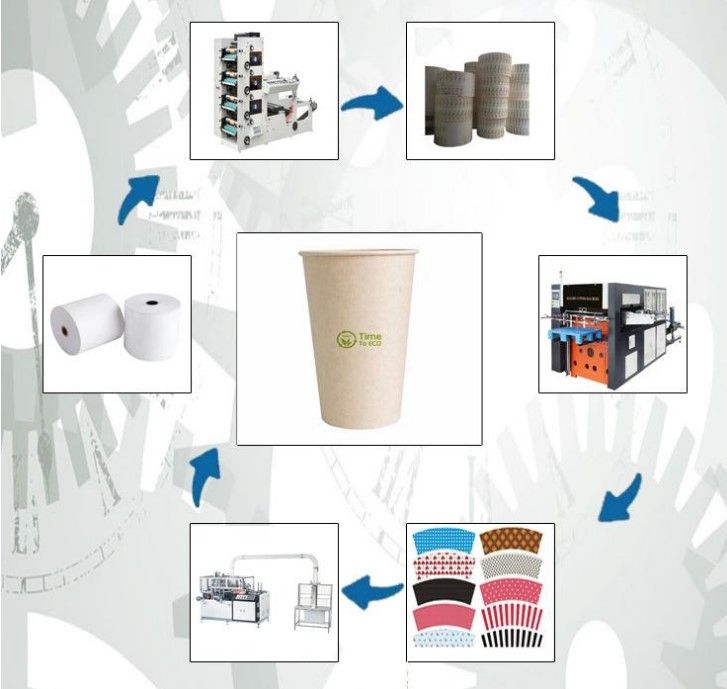

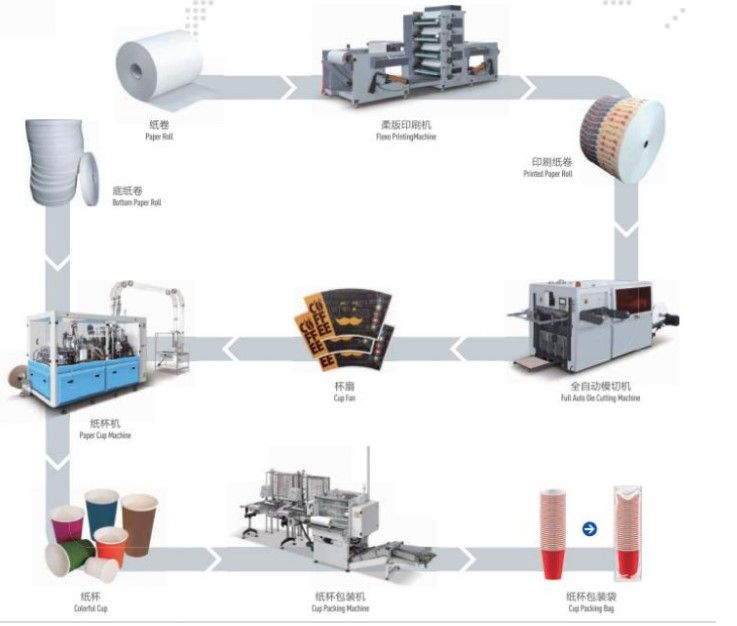

Печатная машина + машина для изготовления бумажных стаканчиков + машина для резки + упаковочная машина (проект для стаканчиков объемом 150, 200, 250 мл. Использование 1 станка для формирования 1 объема.)

КОМПЛЕКТАЦИЯ:

1. Среднескоростная машина для изготовления бумажных стаканчиков

(90-110 шт./мин) с коллектором для стаканчиков 150 мл

2. Среднескоростная машина для изготовления бумажных стаканчиков

(90-110 шт./мин) с коллектором для стаканчиков 200 мл

3. Среднескоростная машина для изготовления бумажных стаканчиков

(90-110 шт./мин) с коллектором для стаканчиков 250 мл

4. Упаковочная машина для стаканчиков

5. Печатная машина 4 цветов

6. Станок для торцевой резки (включая 150 мл, 200 мл и 250 мл трех комплектов пресс-форм)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

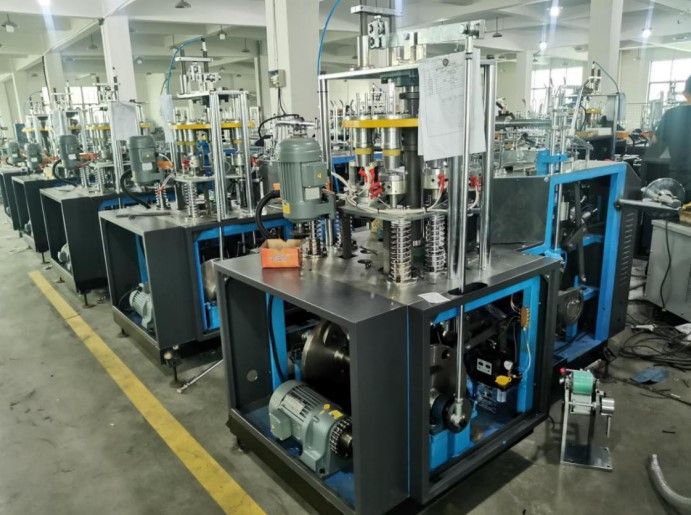

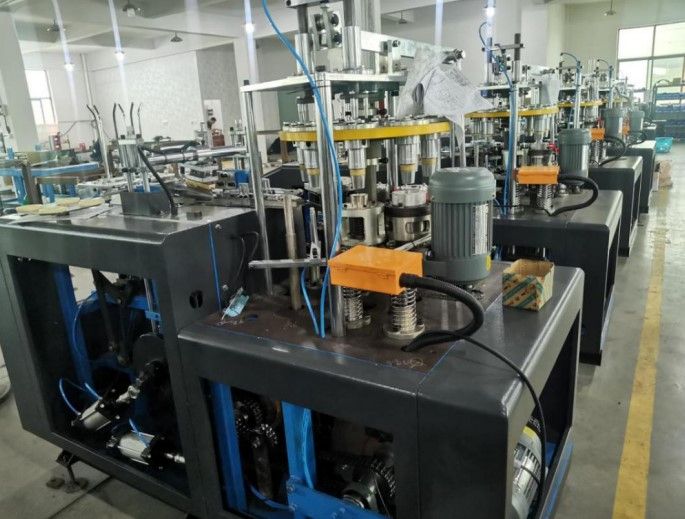

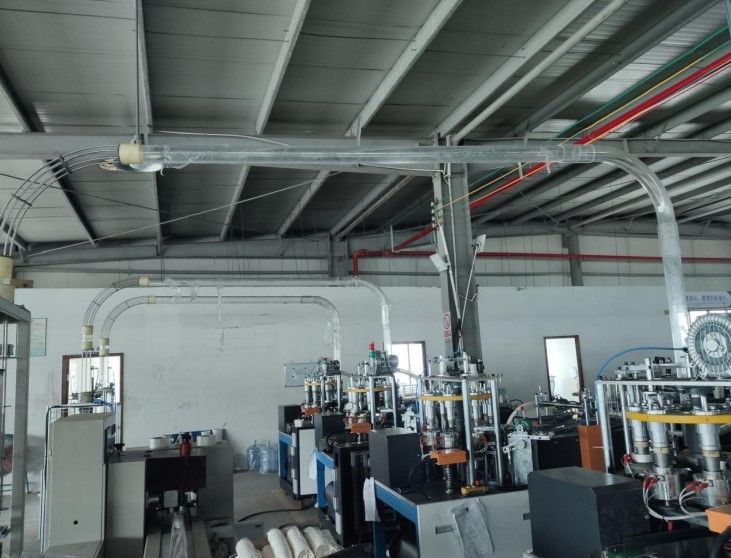

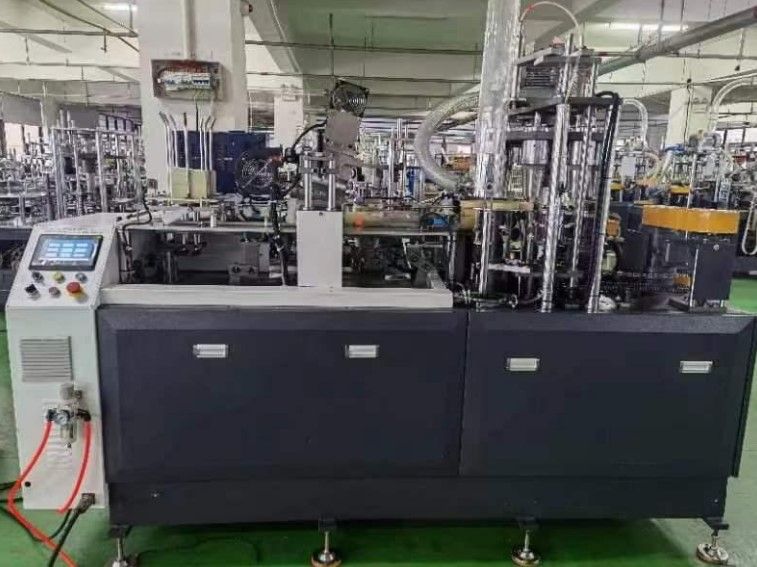

1. Машина для изготовления бумажных стаканчиков с открытым кулачком на средней скорости

Машина для формования бумажных стаканчиков - это многопозиционная автоматическая машина, производящая одноразовые и двойные стаканчики для напитков с полиэтиленовым покрытием посредством непрерывного процесса автоматической подачи бумаги, герметизации, резки дна, нагрева, накатки, скручивания и укладки в стопку

Машина оснащена управлением с сенсорным экраном PLC, приводом двигателя, полноавтоматическим предупреждением о неисправностях, подсчетом, обнаружением, остановкой и т.д

Скорость производства: 90-110 шт/мин
Плотность бумаги: 135-350 г/см2, бумага с одинарным и двойным покрытием
Диапазон упаковки: от 2 до 16 унций
Мощность: 7,5 кВт
Напряжение: 380 В 50 Гц или по индивидуальному заказу
Общий размер: (Д*Ш*В) 2300*1200*1750 мм (размер машины)
900 мм *950 мм * 1700 мм
Вес: 2600 кг

Фото:

2. Упаковочной машина

1. Основное управление: с помощью программируемого контроллера PLC, сенсорного интерфейса "человек-машина", что упрощает управление
2. Контроль температуры: модуль контроля температуры используется для контроля температуры, и нагрев становится более стабильным и равномерным
3. Подача пленки: при подключении к нескольким машинам для производства бумажных стаканчиков длину пленки можно устанавливать по группам, что экономит больше пленки
4. Способ запечатывания и резки: использование разумной механической конструкции и пневматического исполнения позволяет сделать надрез более плотным и красивым
5. Предохранительное устройство: машина автоматически выключится и подаст сигнал тревоги, если давление воздуха будет недостаточным
6. Все пневматические компоненты изготовлены тайваньскими брендами
7. Все электрические компоненты изготовлены международными брендами

Процесс работы автоматической машины для упаковки бумажных стаканчиков:
1. После того как бумажный стаканчик будет пересчитан на счетной стойке, он упадет и соскользнет на столик для стаканов. Переворачивающий механизм обнаруживает наличие чашечки, и механизм поворота чашечки перемещает бумажную чашечку по веревочной ленте и направляет ее к верхней части термосвариваемой шины.

2. Клиенты могут регулировать время доставки в соответствии с фактическими потребностями, чтобы бумажные стаканчики не
попадали сразу на дорожку после того, как они достигнут стола для приема стаканчиков, и могут использовать это пространство для проверки стаканчиков, чтобы повысить скорость прохождения продукта;
3. Фотоприемник обнаруживает чашку в стакане и посылает импульс сервоприводу после распознавания программой ПЛК, после чего отсылает пленку соответствующей длины в соответствии с разницей в диаметре чашки;
4. Шина для подачи горячего воздуха открывается, чаша опускается, шина закрывается, и термосваривающий нож запечатывает пленку, завершая процесс запечатывания пакета;
5. Запечатанные стаканчики помещаются на заднюю транспортирующую пластину. В соответствии с функцией запоминания программы ПЛК стаканчики различных спецификаций помещаются из соответствующих отделений в коробку для завершения сбора.

6. Когда упаковочная машина нуждается в техническом обслуживании, нет необходимости останавливать машину для производства бумажных стаканчиков для технического обслуживания. Упаковочную машину можно перевернуть и забрать во временном пункте приема стаканчиков, чтобы при выходе из строя упаковочной машины подключенное оборудование не останавливалось и не задерживало производство.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Максимальная скорость упаковки: 10-20 пакетиков в минуту
Высота упаковки в стопку: 300-550 мм
Макс. Диаметр разматывания: 300 мм
Эффективный диаметр упаковки: A: ≈60-≈100 мм
Максимальная длина упаковки: 620 мм
Материалы упаковочной пленки: HDPE.LDPE.
Толщина упаковочной пленки: 15-30 мкм
Электрическая мощность: 3 кВт, однофазное 220 В
С коллекцией чашек и корпусом с одним корпусом для сбора чашек
Давление воздуха:  0,6 МПа
Габаритные размеры: (Д* Ш*В) 5600 *1500 *1750 мм
Вес: 1000 кг

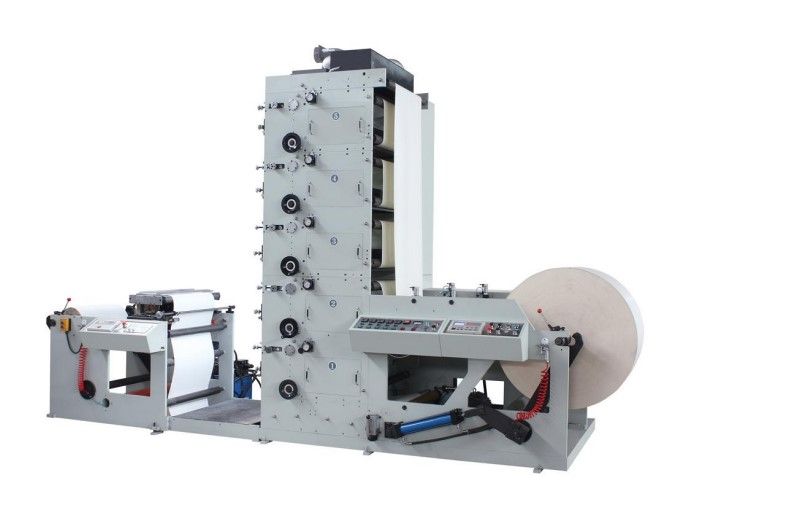

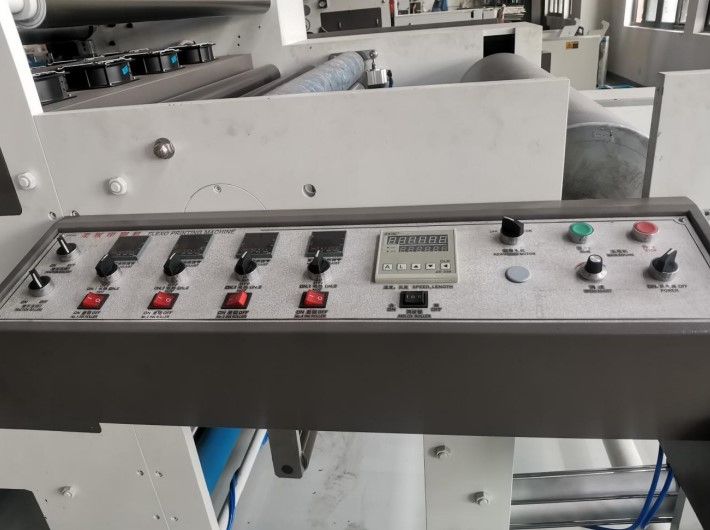

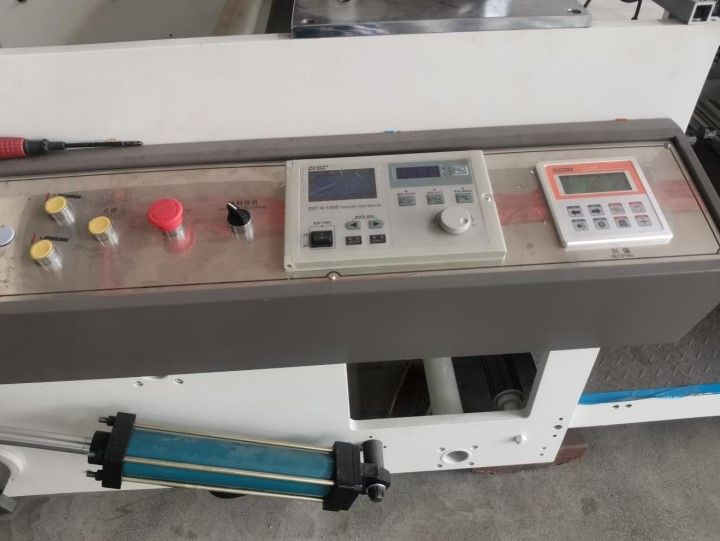

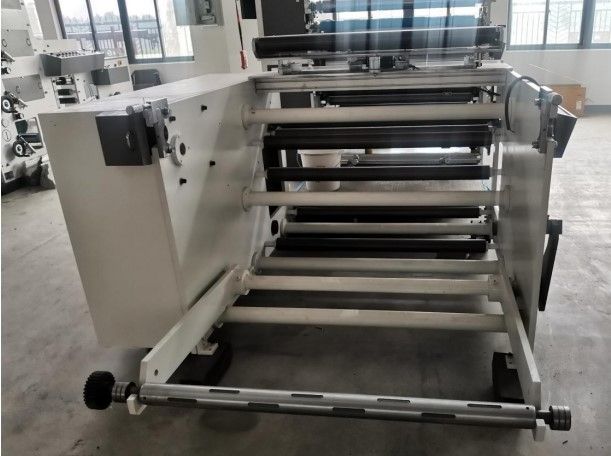

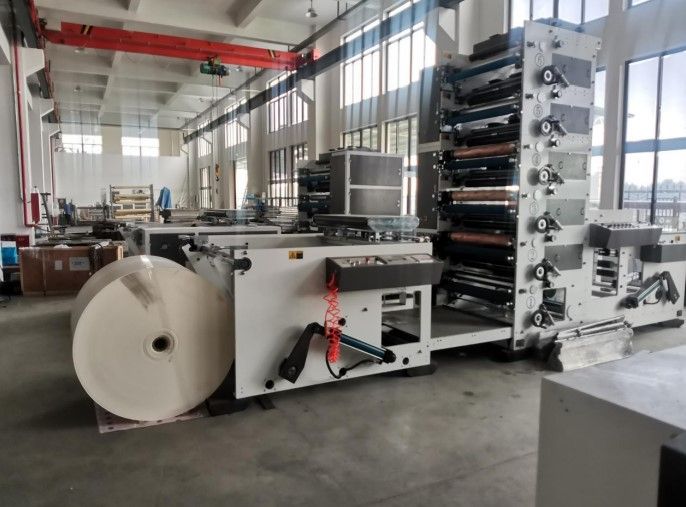

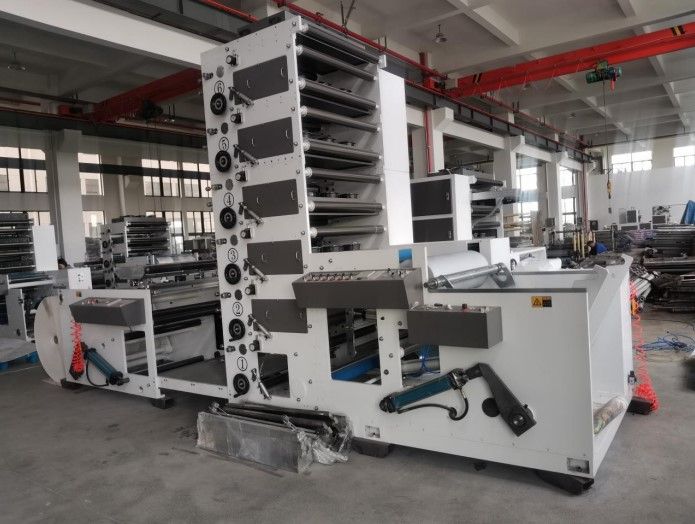

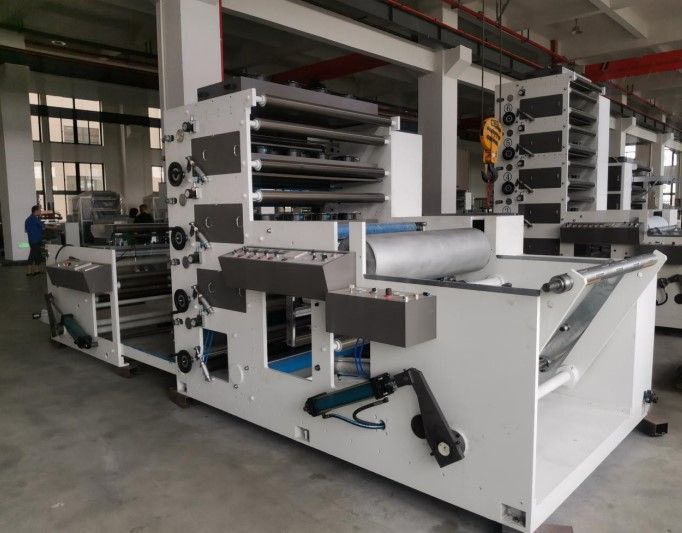

3. 4 четырехцветная машина для флексографной печати

1. В главном двигателе используется импортный преобразователь для бесступенчатого управления.

2. Подача и выгрузка контролируются с помощью магнитного порошкового тормоза и муфты сцепления
3. Используйте распределительный ролик из керамической сетки, который отличается долговечностью, износостойкостью и устойчивостью к коррозии, что позволяет более эффективно сокращать время замены заказа и повышать эффективность производства. 4. Печатающее устройство может регистрироваться на 360 градусов.

5. Все печатающие устройства оснащены группой инфракрасных сушилок соответственно.

6. Устройство для перекрытия оснащено группой инфракрасных сушилок соответственно.

7. Валик для нанесения краски может автоматически отваливаться при остановке и перемещаться на низкой скорости, чтобы краска не оставалась сухой и твердой.

8. Подача рулона, печать, автоматическая инфракрасная сушка. Ламинирование и прокатка могут быть выполнены за один процесс. Он характеризуется широким применением, отсутствием загрязнения печатной краской и быстрым высыханием, что обеспечивает быструю печать. Это идеальная печатная машина для печати товарных знаков на коммерческих счетах с использованием высококачественного бесплатного клея.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Скорость печати: 80-120 м/мин
Цветная печать: 4 цвета
Максимальная ширина полотна: 660 мм
Максимальная ширина печати: 650 мм
Максимальный диаметр размотки: 1000 мм
Максимальный диаметр перемотки: 1000 мм
Ширина печати: 175-430 мм
Точность печати: ±0,15 мм
Трехфазное питание: 380 В/перем. тока 50 Ч
Размеры (Д * Ш * В): 5250*1800*2500
Вес: 6000 кг

4. Станок для высечки рулонов размером 970x550 мм

КОМПЛЕКТАЦИЯ:
1. Станок для высечки рулонов размером 970x550 мм - 1 шт

2. Молды - 3 шт (150 мл, 200 мл, 250 мл)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Максимальная площадь резки: 940х510 мм
Точность резки: ±0,15 мм
Вес бумаги в граммах: 120-400 г/шт
Производительность: 160-200 раз/мин
Требуемое давление воздуха: 0,5 Мпа
Расход воздуха:  0,25 м3/мин
Максимальное давление резания: 180 Т
Вес:  6 т
Максимальный диаметр ролика: 1600 мм
Общая мощность: 12 кВт
Размеры: 4500x2200x1800 мм

ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ РАБОТЫ ЛИНИИ (НЕ ВКЛЮЧЕНО В ПРЕДЛОЖЕНИЕ)

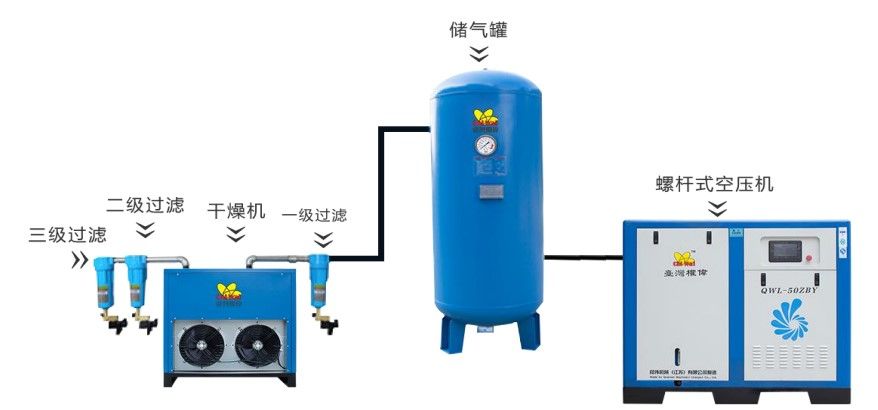

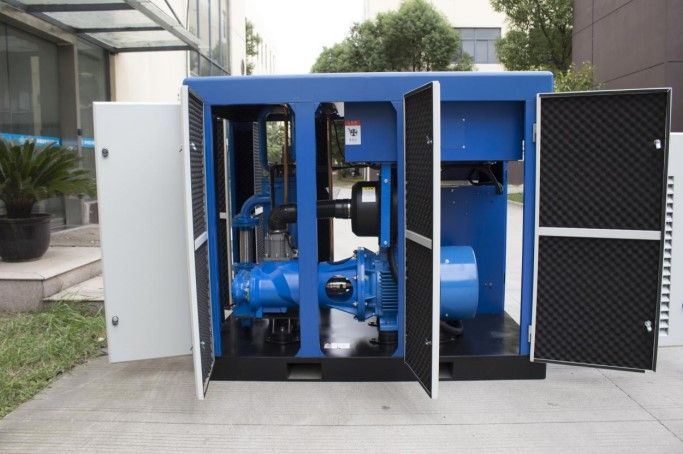

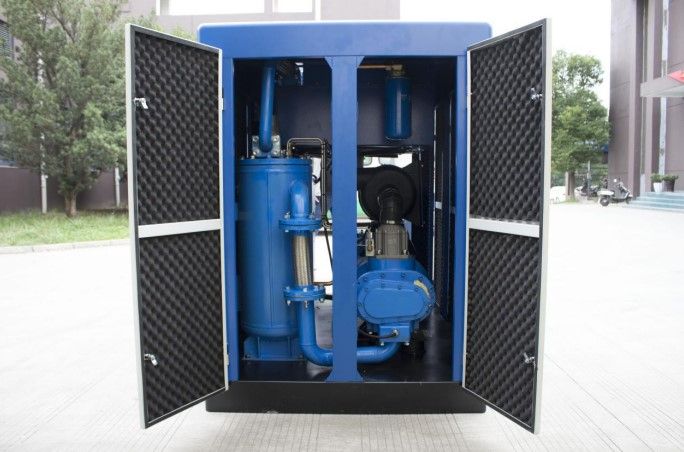

Винтовой воздушный компрессор мощностью 30 кВт объемом 5,2 м3/мин

КОМПЛЕКТАЦИЯ:

Бесшумный винтовой воздушный компрессор - 1 шт
Отвод воздуха: 5,2 м3 / мин
Мощность двигателя: 30 кВт
Давление воздуха: 0,8 МПа
Охлаждение: вентилятор
Диаметр отводимого воздуха: G2
Напряжение: 380 В/ 50 Гц
Габариты: 2100 * 1250 * 1700 мм
Вес: 1800 кг

Воздушный резервуар - 1 шт

Давление воздуха: 0,8 МПА
Объем: 1 м3

Сублимированная сушка - 1 шт

Производительность: 15 м3/ мин
Давление воздуха: 0,8 Мпа

Фильтр - 3 шт
Производительность: 10 м3/ мин
Радиус действия: 0,01 мкм, 0,1 промилле
Давление воздуха: 0,8 Мпа

Запасные части для трубопроводов
