Линия производства алюминиевого профиля

Производство алюминиевого профиля

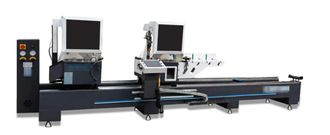

Автоматическая пила с двойной головкой GHQ-500*4200 - это полностью автоматическая пила с двойной головкой для резки под углом 90 градусов и 45 градусов, используемая для производства алюминиевых окон и дверей. Угол, длина и количество резки могут быть заданы с помощью HMI и выполняются автоматически.

Стандартные характеристики:

- Применяемый материал: алюминий, терморазрывной профиль и профиль для навесных стен.

- Гидропневматическая подача пилы

- Пильные головки могут пневматически наклоняться наружу на 45 и 90 градусов.

- Цельнолитой и обработанный механически наклонный вал не деформируется после длительного использования, что обеспечиваетточность углового позиционирования.

- Оснащен высокоточным двигателем шпинделя

- Для обеспечения точности позиционирования и подачи головки с сервоприводом.

- Автоматическое измерение высоты профиля.

- Операционная система ЧПУ обеспечивает четыре режима обработки: Одиночный, формованный, короткий и угловой

- В стандартную комплектацию входят три пневматические подъемные стойки для поддержки профиля.

- цветной монитор с сенсорным ЖК-дисплеем диагональю 10 дюймов.

Необязательный:

- Беспроводное подключение и передача данных с оптимизированным программным обеспечением.

- Принтер этикеток

Технические параметры устройства для удаления стружки:

Максимальная ширина резки 130 мм

Мощность двигателя: 2 * 3 кВт

Угол резания: 90°/45°

Потребляемая мощность 6,8 кВт,

Повторяемость ≤0,2 мм

Давление воздуха 0,5-0,8 Мпа, допустимый угол наклона ±5'

Расход воздуха 200 л /мин,

Плоскостность ≤0,05 мм

Скорость вращения 2800 об/мин.

Шероховатость поверхности Ra12,5um

Размер лезвия: Ø500 * Ø30 * 4,4 мм * 120T

Габаритные размеры 5800 * 1370 * 1700 мм

Длина резки высота профиля 50 мм: 329-8000 мм (двойной разрез под углом 45°)

Вес 1600 кг

Производитель компонентов:

 Торцевой фрезерный станок    M5-250 - это высокопроизводительный торцовый фрезерный станок, который используется для изготовления алюминиевых окон и дверей с термостойкостью.

Стандартные характеристики:

- Оснащен 3 горизонтальными фрезерными шпинделями и 1 вертикальным режущим шпинделем.

- В комплект поставки входят 4 фрезерных диска и 1 пильное полотно. Не требуется формованная фреза.

- Пневматический зажим большой площади.

- Механическая подача с помощью шарико-винтового привода.

Технические параметры:

Производитель компонентов:

Копировальный маршрутизатор

 Фрезерный станок KQ1-125*370 предназначен для обработки замковых отверстий и пазов на алюминиевых окнах и дверях.

Стандартные характеристики:

• Применяемый материал: алюминий, ПВХ-профиль.
• Пневматический зажим.
• Конструкция с двойным контактом позволяет в полной мере использовать пространство шаблона.
• Во время копирования шпиндель можно удерживать в вертикальном положении.
• Низкий уровень шума и тепловыделения.

Технические параметры:

Производитель компонентов:

Гидравлическая штамповочная машина с 5 штампами

Серия JYTT - это штамповочные машины гидравлического типа, которые используются для изготовления алюминиевых окон и дверей.

Стандартные характеристики:

• Гидравлическая мощность
• Все штампы встроены в головку станка.
• Включает в себя 5 универсальных штампов, которые используются для изготовления отверстий для ручек, вырезания уголков створки, сливного отверстия, замкового отверстия для сборки передаточной тяги и отверстия для штифта.

Технические параметры:

Пила для резки угловых скоб

FG-S50 - это пила с автоматической подачей, предназначенная для резки алюминиевых угловых профилей.

Стандартные характеристики:

• Гидропневматическая подача пилы.
• Пневматическая подача профиля.
• Резка под углом 90 градусов.
• Оснащена счетным устройством

Технические параметры:

Машина углового обжима

 XQ-04 - это высокопроизводительный гидравлический угловой обжимной станок для сборки алюминиевых окон и дверей.

Стандартные характеристики:

• Применяемый материал: алюминий, терморазрывной профиль.
• Используется для сборки углов под углом 90 градусов.
• В магазине для инструментов есть три группы инструментов для выбора, смена инструмента производится легко и быстро.
• Синхронизированная левая и правая обжимки, слегка регулируемая для каждой глубины обжима.
• Мощная гидравлическая насосная станция.
• Кронштейн большого размера для поддержки больших алюминиевых оконных или дверных рам.

 К станку прилагается пара угловых обжимных инструментов толщиной 3 мм, 5 мм и 8 мм.

Технические параметры:

Ручная торцовая пила

Эта торцовочная пила используется для резки алюминиевых и ПВХ профилей под углом от 45 до 135 градусов.

Технические параметры:

 Добро пожаловать в захватывающий мир производства алюминиевого профиля с помощью современной линии, обеспечивающей высокую производительность и качество вашего продукта. Наша компания специализируется на предоставлении передового оборудования для изготовления алюминиевого профиля, обеспечивая вам надежное решение для эффективного производства.

Процесс производства алюминиевого профиля начинается с заготовки алюминиевого проката, который подвергается воздействию специализированных станков, входящих в состав нашей линии производства. Позвольте нам более подробно рассмотреть каждый этап работы станков:

1. Раскройка: На первом этапе алюминиевый прокат нарезается на соответствующие размеры для изготовления профиля. Станки для раскройки обеспечивают точность и скорость процесса, что позволяет оптимизировать использование сырья и сократить отходы.

2. Прессование: Следующим этапом является прессование заготовок для формирования профиля. Современные станки, включенные в нашу линию, гарантируют высокую точность и повторяемость формы профиля, а также обеспечивают высокую производительность.

Мы предоставляем комплексные услуги по поставке линии производства алюминиевого профиля, обеспечивая вам следующие преимущества:

1. Консультации экспертов. Наши специалисты окажут вам всестороннюю поддержку при выборе линии производства, учитывая ваши потребности и особенности производства.

2. Техническая поддержка. Мы гарантируем квалифицированное обслуживание оборудования, обучение персонала и регулярные технические проверки для бесперебойной работы.

3. Гарантия качества. Наша компания предоставляет оборудование высокого качества, соответствующее стандартам и требованиям безопасности, что обеспечивает долгосрочную и эффективную работу вашего производства.

Не упустите возможность улучшить производство алюминиевого профиля с нашей линией! Обретите надежного партнера в развитии вашего производства и доверьтесь профессионалам с опытом успешной работы в области оборудования для производства алюминиевого профиля.

В стоимость оборудования включены доставка из Китая, таможенная чистка, установка, пуско-наладочные работы, обучение персонала.
