Линия гранулирования ПЭТ 600-800 кг/ч

Артикул: 1240

235430 USD

Купить в 1 клик

Линия гранулирования хлопьев ПЭТ

Она представляет собой комплексное оборудование, специально разработанное для превращения использованных ПЭТ бутылок в гранулы, которые могут быть повторно использованы в производстве новых изделий.

Принцип работы этой линии основан на нескольких этапах. Сначала ПЭТ бутылки непременно должны быть разделены от других видов пластика или материалов. Это осуществляется с помощью специального сепаратора, который определяет и отделяет ПЭТ материал от примесей. Далее ПЭТ бутылки проходят через дробильную машину, которая их измельчает на маленькие кусочки, которые называются чипсы. Последующий этап - гранулятор, который превращает эти чипсы гранулы. В процессе гранулирования ПЭТ материал подвергается высокой термообработке и давлению, что позволяет ему превратиться в желаемую форму.

Описание
Комментарии 0

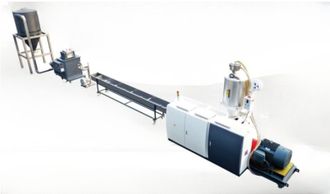

Производство гранул ПЭТ

Линия состоит из:

1 Шнековый транспортер

2 Параллельный двухшнековый экструдер RGT 95

3 Гидравлический преобразователь грохота

4 Экструзионная форма

5 Резервуар для охлаждающей воды

6 Сушилка

7 Гранулятор

8 Вибрационный грохот

9 Воздуходувка

10 Силосохранилище

11 Электрический шкаф управления

Общие характеристики линии:

Сырье Чистые и сухие хлопья из ПЭТ-бутылок

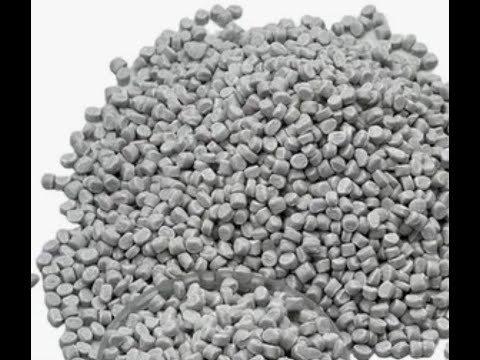

Описание конечный продукт ПЭТ пластиковые гранулы

Производительность расплава 600-800 кг/ч

Центральная высота 1000-1050 мм (по индивидуальному заказу) 3/10

Условия работы:

Склад/мастерская

Размер машины: 30 м (длина) × 6 м (ширина) × 3,5 м (высота)

Возведение фундаментов, строительные работы, земляные работы и стеновые работы.

Поставка кранов, вилочных погрузчиков или другого подъемного оборудования;

Монтажных материалов и инструментов.

Температура/ влажность 0-40℃/≤95%

Источник питания 3-фазный, 380 В, 50 Гц

Провод / кабели / водяной шланг:

Провода/кабели от источника питания к шкафу управления этой производственной линии.

Все электрические кабели от шкафа управления к каждой машине.

Водяной шланг: подает воду к машинам и бассейнам.

Охлаждающая вода

Без растворенных или взвешенных минералов, таких как фосфор, сера, железо и т.д.

Температура притока T1: макс. 15℃;

Температура истечения T2: T2=T1+5℃;

Твердость: 5-8odH;

Обратный поток: без давления

Смазочное масло Exxon mobile

Вспомогательный персонал 1-2 человека в смену (на 24 часа требуется 2 смены)

Потребление энергии

Установочная мощность около 350 кВт (фактический процент энергопотребления: 70%)

Охлаждающая вода ≤20℃, 2 тонны/час

No.1 Screw conveyor

1 Шнековый транспортер

Технические характеристики

Номинальная пропускная способность: 500-1000 кг/ч

Мощность двигателя: 2,2 кВт

Двигатель толкателя: 0,75 кВт

Диаметр трубы: φ102 мм

Сенсорное сырье изготовлено из нержавеющей стали

2 Параллельный двухшнековый экструдер RGT95

Технические характеристики

Винт :

Диаметр винта: 95 мм

L/D: 40/1

Материал винта: 38CrMoAlA

Обработка поверхности: азотирование, толщина: 0,4 ~ 0,7 мм,

Полирование

Максимальная скорость вращения: 105 об/мин

Бочка:

Материал ствола: 38CrMoAlA

Внутренняя обработка: Азотирование толщиной: 0,4 ~ 0,7 мм

Нагреватель: Литой алюминий + покрытие из нержавеющей стали

Режим охлаждения: водяное охлаждение

Приводной двигатель:

Мощность двигателя: 285 кВт SIEMENS

Электрический шкаф :

Контактор: CHINT

Воздушный выключатель: CHINT

Управление ПЛК: КИТАЙ

Инвертор: Holip

3 Гидравлический преобразователь грохота

Технические характеристики

Фильтрация грязи

Конструкция: Двойная станция пластинчатого типа

Способ привода: гидравлическое давление

Способ нагрева: нагрев электрической трубки

Гидравлическая система: оснащена масляным баком, масляным насосом, обратным клапаном, масляным цилиндром, гидравлическим контуром и т.д.

4 Экструзионная форма

Технические характеристики

Гранулирование

Материал штампа: 38CrMoAlA

Мощность нагрева: кВт

Мощность двигателя для укладки на поддоны: кВт (инверторное управление ABB)

Крышка водокольцевой фрезы: высококачественный литой алюминий

Материал лезвий: 9SiCr

Количество лезвий: 2-3 шт.

5 Резервуар для охлаждающей воды

Технические характеристики

Длина: 5000 мм

Материал: подставка: Q235, другие виды нержавеющей стали

Передвигаясь по резервуару для охлаждающей воды.

6 Сушилка

Технические характеристики

Использование всасывающего типа для удаления влаги, принудительной сушки и охлаждения

Материал лезвия: нержавеющая сталь

Мощность воздуходувки: 3 кВт

7 Гранулятор

Технические характеристики

Портальный станок для резки

Материал лезвия: Твердосплавная сталь

Мощность: 4 кВт

Регулирование частоты вращения

8 Вибрационный грохот

Технические характеристики

Инструкция: просеивание высококачественных частиц

Модель: два слоя

Часть контактирующего материала: нержавеющая сталь

Мощность двигателя: 2×0,22 кВт

9 Воздуходувка

Технические

характеристики

Мощность двигателя: кВт

Часть контактирующего материала: нержавеющая сталь

10 Силосохранилище

Технические характеристики

Объем: 1 м3

Часть контактирующего материала: нержавеющая сталь

11 Электрический шкаф управления
