Автоматический гибочное оборудование с ЧПУ

Артикул: 1219

90650 USD

Купить в 1 клик

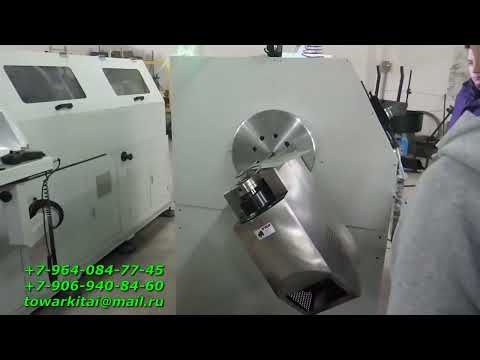

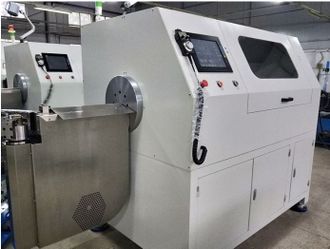

Полностью автоматический гибочный станок, управляемый промышленным компьютером, конструкция которого в основном направлена на формирование и обработку среды. Оборудование сгибает круглую и квадратную проволоку. Может переключаться продукцию в режиме реального времени при условии одинакового диаметра проволоки.

Метод изгиба заключается в использовании компьютера для переключения поворотного механизма. Вращающийся сердечник с различным внешним диаметром и контролем угла поворота поворотной головки, а затем взаимодействуйте с подачей проволоки/заготовки, чтобы удовлетворить требования к изгибу разного угла и диаметра; поэтому, для формования не требуется никакой специализированной или сложной формы, что значительно сокращает время и затраты, необходимые для разработки нового продукта.

Описание
Комментарии 0

Функция гибки

Несколько осей работают одновременно, чтобы сократить время цикла гибки.

Система управления на базе ПК для простоты обновления и модификации программы

Неограниченное хранилище программ с неограниченным количеством шагов в программе

- Мгновенная диагностика ошибок

- С одним комплектом гибочного инструмента

- Программное обеспечение:

- Рабочая среда Windows XP/CE

- Собственная разработка программного обеспечения/программы управления ЧПУ Y_B_C

- Простая настройка Y_B_C

- Программное обеспечение для сенсорного экрана

- Компенсация удлинения

- Компенсация пружинного возврата

- Неограниченная программируемость

- Повторяющееся движение пресс-формы короткой длины

- 1-99 класс выбора скорости движения оси

- Гибкий выбор ручной, одиночной и автоматической гибки

- Счетчик штук и таймер цикла гибки

- Функция автоматической смазки оправки

- Программируемый предварительный втягивание оправки

Аппаратное обеспечение:

- PC-Base Промышленный компьютер B01-SOP-FC-A-002 500M

- 12-дюймовый цветной сенсорный ЖК-монитор

- Порт локальной сети x1

- USB-порт x2 II

-Технологическая спецификация

Обработка мягкой стальной проволоки

Диаметр (мм) Φ1,5–12,0

Обработка нержавеющей стали

Диаметр (мм) Φ1,5–10,0

Обработка твердой стальной проволоки

Диаметром (мм) Φ1,5–8,0

Способ подачи роликовая проволока

Макс. радиус изгиба (мм) 50

Макс. толкание Радиус изгиба (мм) Неограниченно

Мин. радиус изгиба (мм) 1,0

Мин. толкание Радиус изгиба (мм) 80

Макс. угол изгиба 180°

Скорость изгиба 180°/1,2 с

Скорость вращения 360°/1,0 с

Скорость подачи 700 мм/1,0 с

Стиль входных данных Данные/обучение

Контроллер Промышленный компьютер

Способ ввода данных ЧПУ

Сенсорный ввод + ввод маховика

Мощность серводвигателя изгиба 5000 Вт.

Мощность серводвигателя подачи 5000 Вт.

Мощность серводвигателя вращения 3000 Вт.

Электрическая мощность (кВА) 15

Полная масса (кгс) 4950

Внешние размеры основной машины (мм) 3000*1550*2160

Внешние размеры авторазматывателя (мм)2010*2010*1300
