Линия переработки шин 2000 кг/ч

Артикул: 1173
233206 USD

Производительность:

2000 кг/ч 5-40 мм с отделением стальной проволоки

1300 кг/час 5-10 меш (Ø 2,5-5 мм)

900 кг/час 10-20 меш (Ø 1,2-2,5 мм)

600 кг/час 20-30 меш (Ø 0,8-1,2 мм)

400 кг/час 30-40 меш (Ø 0,6-0,8 мм)

Машины для переработки цельных отработанных шин измельчают целые шины от резиновых блоков до порошка удаляя стальную проволоку

Машина состоит из:


  1. Шиномонтажный станок (одиночный) ER-1200 мощностью 11 кВт;
  2. Резак для цельных шин GX-1200 мощностью 7,5 кВт
  3. Измельчитель цельных шин SD-900 30 кВт * 2+3 кВт
  4. Резиновая дробилка (основное оборудование) MLR-560 мощностью 90 кВт/110 кВт/132 кВт
  5. Резиновая дробилка ZXR-560 (вспомогательный Оборудование):


-Главный вибрационный грохот 5,5 кВт

-Лента 1,5 кВт

-Магнитный сепаратор 0,55 кВт*2

-Вибрационный грохот тисков 1,5 кВт

-Сепаратор нейлонового волокна 5,5+3 кВт

-Промежуточный конвейер 1,5 кВт

Характеристики линии:

1 Расположенный над заводом по переработке отработанных шин (включая

хранилище использованных шин, стальной проволоки, резинового порошка),

площадь завода 400-500 м2. (ширина≥ 12 м, длина ≥30 м, высота ≥4 м)

2 Работника 2-3.

3 Процесс работы установки для измельчения отработанных шин:

- Отработанные шины → Удаление проволоки → Разрезание шин → Дробление шин → Порошок

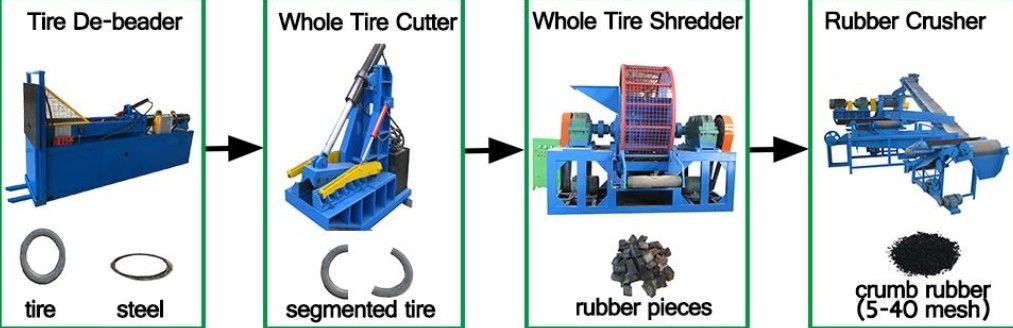

Технологическая схема переработки шин:

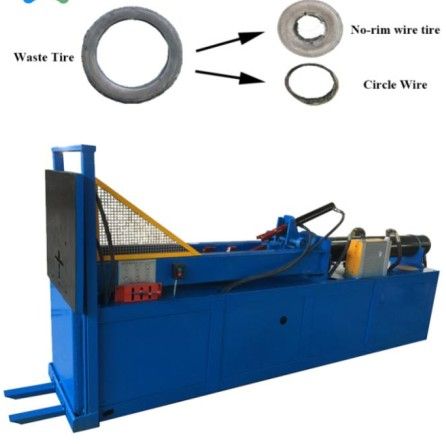

1) Устройство для снятия изоляции с шин

Устройство для снятия отбортовки шин используется для вытягивания стальной проволоки внутри борта шины.

Модель

Размер подачи шины,

мм

Производительность,

шины/ч

Мощность , кВт

Габаритные размеры,

мм

Вес, кг

ER-1200

900≤φ ≤1200

20-30

11

4100*800*1750

1500

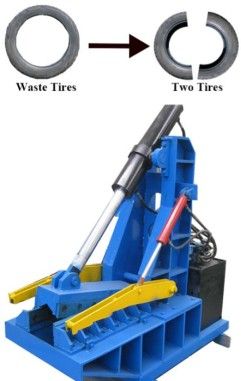

2) Резак для шин целиком.

Резак для цельных шин используется для разрезания очень больших шин на относительно мелкие кусочки.

Модель

Размер подачи шины,

мм

Производительность,  шин/ч

Мощность, кВт

Габаритные размеры,

мм

Вес, кг

GX-1200

φ≤1200



30-40

7,5

1850*700*1760



1600

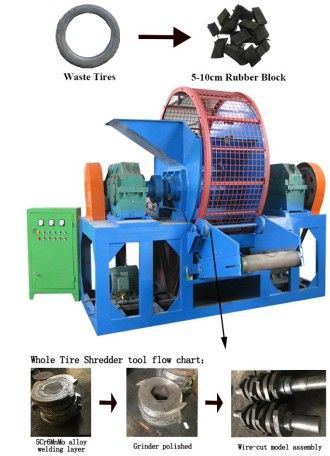

3) Измельчитель целых шин

Измельчитель цельных шин используется для измельчения целых шин на резиновые блоки.

Модель

SD-900

Производственная мощность

2 т/ч

Размер подачи

вся шина ≤900 мм

Размер ломтика

≤50*50 мм

Количество ножей

16 шт.

Мощность двигателя

30 кВт *2/3 кВт*1

Измерение

8*5*3.2 м

Вес

10,2 т




4) Дробилка

Дробилка является основной частью процесса дробления шин, которая используется для измельчения резиновых

блоков в резиновые гранулы (5-40 меш).

Модель

MLR-560



Диаметр модельного барабана

560 мм

Длина барабана



800

Передний крен линейный

38,6м/мин

Максимальное

расстояние между роликами

8 мм

Мощность

110кВт



Вспомогательное оборудование производственной линии по переработке отработанных шин

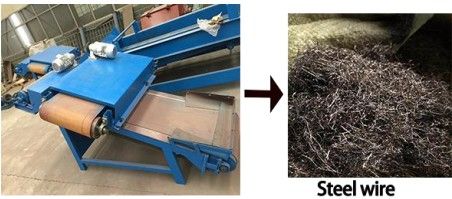

1) Магнитный сепаратор: Используется для отделения стали от порошка.

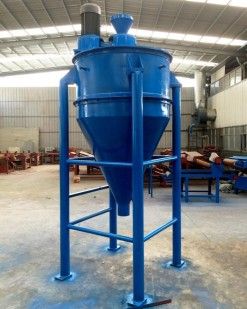

2) Волокноотделитель: Используется для отделения нейлона или волокна от порошка.

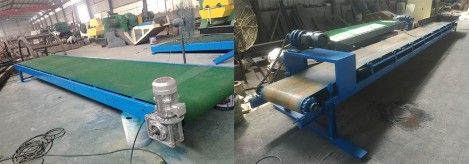

3) Лента: Используется для подачи резиновых гранул большего размера в резиновую дробилку.

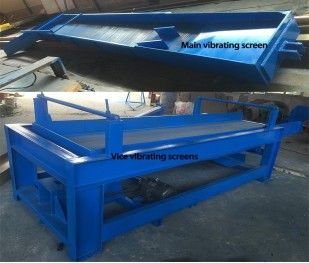

4) Вибрационные грохоты: Используются для отделения мелкодисперсного резинового порошка от более крупных размеров

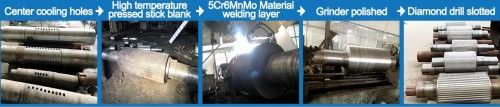

На дробилке установлены два рифленых ролика. В машинах используется антифрикционную подшипниковую систему (трение качения)

Материал, используемый на роликах, - сплав 5Cr6MnMo, износостойкий сплав.


ГАРАНТИЯ – 1 год на оборудование, 2 года на ролики

ЦЕНА УКАЗАНА С УЧЕТОМ УСТАНОВКИ, НАСТРОЙКИ И ПУСКО-НАЛАДОЧНЫХ РАБОТ

ЦЕНА ВКЛЮЧАЕТ ДОСТАВКУ ИЗ КИТАЯ В НОВОСИБИРСК И ПОЛНУЮ ТАМОЖЕННУЮ ОЧИСТКУ
